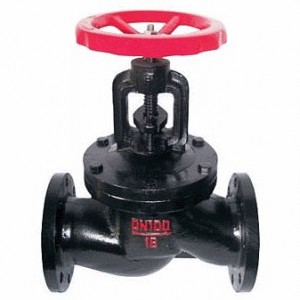

一、J41T/J41W法兰铸铁截止阀说明：
铸铁截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质，一般不用于调节流量。铸铁截止阀适用的压力,温度范围很大,但一般用于中,小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损,擦伤,密封性较好,寿命较长,启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽,水,油类介质的管路上作启闭用。
二、J41T/J41W系列铸铁截止阀的用途：
J41T或J41W系列铸铁截止阀安装在管路上,作启闭用。J41T-16型适用于工作温度≤200℃的水,蒸汽介质管路上。J41W-10型适用于工作温度≤200℃的油品介质管路上。手轮顺时针旋转为关闭，反之为开，不允许借助任何杠杆。
本产品适用于液、气介质管路和设备，用与截断和接通管路中介质之用。
具有密封好、操作方便、密封面不易损伤、使用寿命长、不易产生水锤现象等特点。
三、J41W与J41T铸铁截止阀的主要零件材料:
| 零件名称： | J41T-16 | J41W-10 |
| 阀体,阀盖,手轮 | 灰铸铁 | 灰铸铁 |
| 阀杆 | 碳钢 | 碳钢 |
| 密封圈 | 黄铜,不锈钢 | 灰铸铁 |
四、J41T、J41W的相关性能规范：
| 型 号 | J41T-16 | J41W-10 |
| 公称压力 | 1.6 | 1.6 |
| 强度试验(水) Mpa | 2.4 | 2.4 |
| 密封试验(水) Mpa | 1.8 | 1.8 |
| 适用介质 | 水,蒸汽 | 油品 |
| 适用温度 ℃ | ≤120 | ≤160 |
五、铸铁截止阀的主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定)
| 型号 | 公称通径DN(mm) | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
| J41T-16 J41W-10 J41H-16 J41X-10 |
15 | 120 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 | |
| 40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 | |
| 50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 205 | 150 | |
| J41T-16 J41W-10 J41H-16 J41X-10 中部法兰 |
65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 |
| 80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 | |
| 100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 | |
