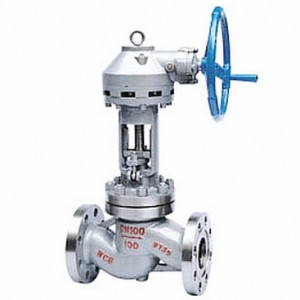

产品名称：伞齿轮截止阀
产品型号：J541H、J541Y
公称通径：15～300mm
公称压力：1.6～10MPa
使用温度：≤425℃
阀门材质：C--铸钢、P--不锈钢、R--不锈钢、
适用介质：水、油品、蒸汽等、
设计标准：JB、GB、ANSI、

一、J541Y、J541H伞齿轮截止阀简介：

产品型号：J541Y铬钼钢材质、J541H碳钢材质
产品名称：伞齿轮截止阀
产品特点：手动开启、关闭十分省力。
产品用途：伞齿轮截止阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

二、J541Y、J541H伞齿轮截止阀产品概述：

“伞齿轮截止阀”的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。

“伞齿轮截止阀”只适用于全开和全关，不允许作调节和节流。“伞齿轮截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关“伞齿轮截止阀” 的力比开“伞齿轮截止阀 ”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

三、J541Y、J541H伞齿轮截止阀设计规范：

1、设计制造按GB12235-89
2、结构长度按 GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927

四、J541Y、J541H伞齿轮截止阀技术规范：

C　阀体材料：C--铸钢、P--不锈钢、R--不锈钢
16　公称压力：1／10MPa
H　密封材料：Y--硬质合金、H--镍基合金
1　结构形式：直通式
4　连接形式：4--法兰连接
9　驱动方式：4—直齿轮传动、9—电动
J　阀门类别：截止阀

五、J541Y、J541H截止阀试验性能：

公称压力MPa：1.6、2.5、4.0、6.4、10.0
密封试验压力MPa：1.76、2.75、4.4  、7.04、11.0
强度试验压力MPa：2.4、3.75、6.0、9.6、15.0
适用温度℃：≤425℃
适用介质：水、油品、蒸汽等
