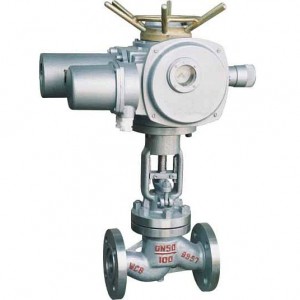

产品名称:J941Y电动铬钼钢截止阀，法兰连接
简要描述:

J941Y型法兰连接电动铬钼钢截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

想了解更多信息请联系我们.

上一个下一个

详细资料

一、J941Y型铬钼钢截止阀的介绍：

J941Y型法兰连接电动铬钼钢截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。J941Y型铬钼钢截止阀的驱动方式为电动。也有按用方要求做成手动、齿轮传动、气动等。铬钼钢截止阀比起铸铁、碳钢截止阀，要更耐高温，最高温度可550℃，是铸铁材质截止阀的5倍左右。耐高压范围最高可达16Mpa。是高温高压管道的不二道选。

二、J941Y的使用范围Scope of use：

产品类型	适用介质	适用温度
J941Y-C型	水、蒸汽、油品	≤425℃
J941Y-I型	水、蒸汽、油品	≤550℃

由于介质通过铬钼钢截止阀时的流动方向发生了变化，因此铬钼钢截止阀的最小流阻也较高于大多数其他类型的阀门。然而，根据阀体结构和阀杆相对于进、出口通道的布局，这种状况是可以改善的。同时．由于铬钼钢截止阀阀瓣开与关之间行程小，密封面又能承受多次启闭，因此它很适用于需要频繁开关的场合。

三、主要零件材料：Material for main parts：

产品类型 Product classification	零件名称Part name
产品类型 Product classification	阀体阀盖 Body bonnet	阀杆 Valve stem	阀瓣 Disc	密封面 Sealing face	阀杆螺母 Yoke nut	填料 Packing	紧固件 Fastener	手轮 Handwheel
J941Y-C型	25、WCB	铬不锈钢 Cr.Stainless steel	2Cr1325	钴基硬质合金钢 steelY:Co-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	优质碳钢 High-grade carbon steel	可锻铸铁 Forgeable cast-iron
J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢 Cr.Mo steel	合金钢 Alloy steel	钴基硬质合金钢 C0-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	合金钢 Alloy steel	可锻铸铁 Forgeable cast-iron

四、J941Y电动法兰截止阀主要尺寸和重量：Main dimensions and weight：

J941Y-16C J941Y-16I主要尺寸和重量：

公称通径 DNNominal diameter	主要外形尺寸和连接尺寸(mm)									重量(kg) Weight
公称通径 DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量(kg) Weight
J941Y-16C J941Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

J941Y-25C J941Y-25I主要尺寸和重量：

公称通径DN Nominal diameter	J941Y-25C J941Y-25I
	主要外形尺寸和连接尺寸(mm)									电动装置 Electric dewice	重量(kg) Weight
	L	D	D1	D2	b	f	z-d	H电	D0	电动装置 Electric dewice	重量(kg) Weight
10	130	90	60	4	16	2	4-14		120
15	130	95	65	45	16	2	4-14		120
20	150	105	75	55	16	2	4-14		140
25	160	115	85	65	16	2	4-14		160
32	180	135	100	78	18	2	4-18		180
40	200	145	110	85	18	3	4-18		200	DZW5
50	230	160	125	100	20	3	4-18	645	240	DZW10	50
65	290	180	145	120	22	3	8-18	690	280	DZW10	62
80	310	195	160	135	22	3	8-18	715	280	DZW20	67
100	350	230	190	160	24	3	8-23	770	320	DZW20	73
125	40	270	220	188	28	3	8-25	780	360	DZW30	127
15	480	300	250	218	30	3	8-25	875	400	DZW45	215
200	600	360	310	278	34	3	12-25	967	400	DZW60	322
250	650	425	370	332	36	3	12-30		450	DZW180
300	750	485	430	390	40	4	12-30		500	DZW250

J941Y-40C J941Y-40I主要尺寸和重量：

公称通径DN Nominal diameter	J41(H.Y)-40 J41Y-40I J941(H.Y)-40 J941Y-40I
	主要外形尺寸和连接尺寸(mm)											电动装置 Electric dewice	重量(kg) Weight
	L	D	D1	D2	D6	b	f	f2	z-d	H电	D0	电动装置 Electric dewice	重量(kg) Weight
10	130	90	60	40	35	16	2	4	4-14		120
15	130	95	65	45	40	16	2	4	4-14		120
20	15	15	75	55	51	16	2	4	4-14		140
25	160	115	85	65	58	16	2	4	4-14		160
32	180	135	100	78	66	18	2	4	4-18		180
40	200	145	110	85	76	18	3	4	4-18		200	DZW5
50	230	160	125	100	88	20	3	4	4-18	645	240	DZW10	61
65	290	180	145	120	110	22	3	44	8-18	690	280	DZW10	75
80	310	195	160	135	121	22	3	4	8-18	715	320	DZW20	84
100	350	230	190	160	15	24	3	4.5	8-23	770	360	DZW30	101
125	400	270	220	188	176	28	3	4.5	8-25	782	400	DZW45	207
150	480	300	250	218	204	30	3	4.5	8-25	875	400	DZW60	226
200	600	375	320	282	260	38	3	4.5	12-30	1160	400	DZW90	339

J941Y-64C J941Y-64I J941Y-100C J941Y-100I J941Y-160C J941Y-160I主要尺寸和重量：

公称通径DN Nominal diameter	主要外形尺寸和连接尺寸(mm)											电动装置 Electric dewice	重量 (kg)Weight
公称通径DN Nominal diameter	L	D	D1	D2	D6	b	f	f2	z-d	H电	D0	电动装置 Electric dewice	重量 (kg)Weight
J941Y-64C J941Y-64I
10	170	100	70	50	35	18	2	4	4-14		120
15	170	105	75	55	41	18	2	4	4-14		140
20	190	125	90	68	51	20	2	4	4-18		160
25	210	135	100	78	58	22	2	4	4-18		180
32	230	150	110	82	66	24	2	4	4-23		200	DZW5
40	260	165	125	95	76	24	3	4	4-23		240	DZW10
50	300	175	135	105	88	26	3	4	8-23	710	280	DZW10	64
65	340	200	160	130	110	28	3	4	8-23	750	320	DZW20	77
80	380	210	170	140	121	30	3	4	8-23	785	360	DZW30	88
100	430	250	200	168	150	32	3	4	8-25	837	400	DZW45	171
125	500	295	240	202	176	36	3	4	8-30		400	DZW90
150	550	340	280	240	204	38	3	4	8-34		450	DZW120
200	650	405	345	300	260	44	3	4	12-34		500
J941Y-100C J941Y-100I
10	170	100	70	50	35	20	2	4	4-14		120
15	170	105	75	55	40	20	2	4	4-14		140
20	190	125	90	68	51	22	2	4	4-18		160
25	210	135	100	78	58	24	2	4	4-18		180	DZW5
32	230	150	110	82	66	24	2	4	4-23		220	DZW10
40	260	165	125	95	76	26	3	4	4-23		240	DZW10
50	300	195	145	112	88	28	3	4	4-25	710	280	DZW20	82
65	340	220	170	138	110	32	3	4	8-25	750	320	DZW30	104
80	380	230	180	148	121	34	3	4	8-25	785	400	DZW45	138
100	430	265	210	172	150	38	3	4.5	8-30	837	450	DZW60	243
125	500	310	250	210	176	42	3	4.5	8-34		450	DZW120
150	550	350	290	250	204	46	3	4.5	12-34		500	DZW180
200	650	430	360	312	260	54	3	4.5	12-41		550
J941Y-160C J941Y-160I
15	170	110	75	52	40	24	2	4	4-18		140	DZW5
20	190	130	90	65	51	26	2	4	4-23		160	DZW10
25	210	140	100	72	58	28	2	4	4-23		180	DZW10
32	230	165	115	85	66	30	2	4	4-25		200	DZW20
40	260	175	125	92	76	32	3	4	4-27		240	DZW30
50	300	215	165	132	88	36	3	4	8-25		250	DZW30
65	340	245	190	152	110	44	3	4	8-30		320	DZW45
80	380	260	205	168	121	46	3	4	8-30		400	DZW90
100	430	300	240	200	150	48	3	4.5	8-34		450	DZW120
