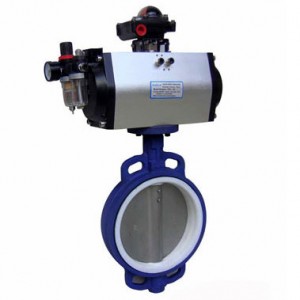

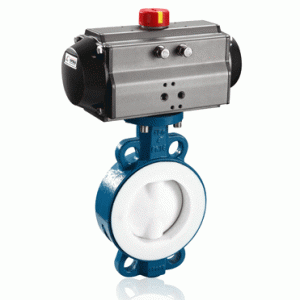

一、D671F46气动衬四氟对夹蝶阀简介：

D671F46型气动对夹衬四氟蝶阀的型号变种有D671F型密封衬四氟、D671F4型全衬四氟、D671F46全衬聚全氟乙丙烯三种。该气动蝶阀是由中线衬氟蝶阀、气动执行机构、定位器、限位开关、电磁阀、过滤减压阀等元件组合而成的成套自动控制阀门。

D671F气动衬氟蝶阀的壳体与阀板可选：灰铸铁、球墨铸铁、碳钢、不锈钢四种材料；内衬材料可选：F4、F46、PFA等含氟材料。适用于温度≤150℃的各种强腐蚀、弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、D671F气动对夹衬氟蝶阀的主要特点：1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作方便，可满足各种工艺自动化操作。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长。

三、D671F气动蝶阀的设计制造规范：

四、D671F气动衬氟蝶阀的执行机构及附件选择：D671F气动蝶阀属于软密封蝶阀形式故DN250以下采用新型GT型单缸气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；DN250以上采用系列AW型双缸气动执行器，拔叉式传动，结构合理，输出扭矩大，也有双作用式和单作用式之分。GT型气动执行器的特点如下：
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动衬氟蝶阀的尺寸参数：
