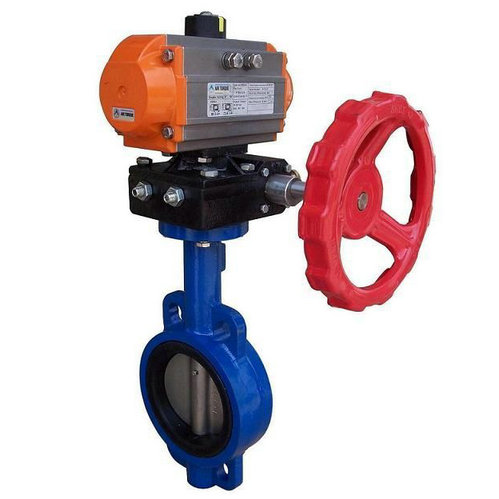

产品名称:D671X对夹气动蝶阀
简要描述:

D671X型软密封气动蝶阀是由铸铁、碳钢或不锈钢材料的蝶阀体、阀板、阀杆和橡胶密封、气动执行器、气动元件等构成。适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作工艺自控的调节流量和截流介质作用。

想了解更多信息请联系我们.

上一个下一个

详细资料

一、D671X对夹气动蝶阀、气动调节蝶阀：

注：在没有说明的情况下，本厂默认“气动蝶阀”指不带定位器的开关型，用于管道介质截流（即只能全开或全关）；“气动调节蝶阀”才是带定位器的流量调节型，用于管道介质流量的调节或截流（即阀板可以中途定位）

二、D671X气动调节蝶阀的特点：

1、D671X对夹气动蝶阀采用双偏心结构，密封性号，越关越紧。2、阀体采用橡胶密封圈可根据客户不同的需求可在不同特点的介质上安装。3、由于蝶板采用框架结构，介质的流动阻力小，流动的面积大。4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。5、D671X对夹气动蝶阀采用的独特工艺，使该阀门更容易安装，操控简单，外观好看。

三、气动调节蝶阀、气动蝶阀的气动执行机构及气动元件的配置选择：

根据不同控制和要求可选择下列附件：
截断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
气缸形式：单缸式或双缸式气缸工作压力：0.4~0.7MPa 气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC

四、D671X气动调节蝶阀各规格的性能参数：

公称通径DN	50	65	80	100	15	10	200	250	300	350	400	450	500	600	700	800	900	1000
流量系数（Kv）	110	180	232	368	55	75	1240	2025	2712	3875	5038	6330	7755	11886	15375	19380	25695	31365
动作范围	0－90°
允许压差ΔP	小于公称压力（1.6MPa）
泄漏量	按GB/T4213-92，kV值的10-4
基本误差	±2.5% 带定位器
回差	2.5% 带定位器
死区	1% 带定位器
环境温度	-20℃~+90℃

五、气动蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

六、蝶阀的材料配置：

型号		D71X-6	D71X-10	D71X-16Q
工作压力（MPa）		0.6	1.0	1.6
适用温度（℃）		-20～80
适用介质		水、油品、海水、蒸汽及各类有机溶剂
材料	阀体	灰铸铁		球墨铸铁
	阀板	灰铸铁		灰铸铁
	阀杆	不锈钢		不锈钢
	密封面	NBR、EPDM		氟橡胶
	填料	V形组合密封圈、柔性石墨

七、主要外形和连接尺寸：

公称通径	L	（D671X-6型）0.6MPa		（D671X-10型）1.0MPa		（D671X-16型）1.6MPa		H	H1
公称通径	L	D1	Z-d	D1	Z-d	D1	Z-d	H	H1
50	43	110	4-14	120	4-23	120	4-23	160	80
65	46	130	4-14	136	4-26.5	136	4-26.5	175	88
80	46	150	4-18	160	4-18	160	4-18	180	96
100	52	170	4-18	185	4-24.5	185	4-24.5	200	115
125	56	200	4-18	215	4-23	210	4-23	213	128
150	56	225	4-18	238	4-25	238	4-25	225	140
200	60	280	4-18	295	4-25	295	4-25	260	175
250	68	335	4-18	357	4-29	357	4-29	290	202
300	78	395	4-23	407	4-29	407	4-29	330	242
350	78	445	4-23	467	4-30	467	4-30	360	266
400	102	495	4-23	515	4-26	525	4-26	390	298
450	114	550	4-23	565	4-26	585	4-26	410	315
500	127	600	4-23	620	4-26	650	4-26	430	348
600	154	705	4-25	725	4-30	770	4-30	490	400
700	165	810	4-25	840	4-30	840	4-30	550	520
800	190	920	4-30	950	4-34	950	4-34	610	591
900	203	1020	4-27	1050	4-30	1050	4-30	680	660
1000	216	1120	4-30	1160	4-30	1170	4-30	730	670
1200	254	1340	4-45	1380	4-45	1390	4-45	835	780
1400	270	1560	4-45	1590	4-45	1590	4-45	960	895
1600	318	1760	4-52	1820	4-52	1820	4-52	1200	1020
