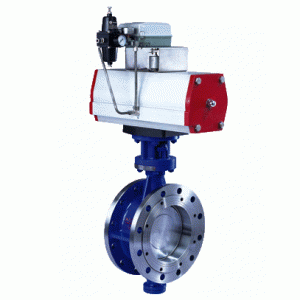

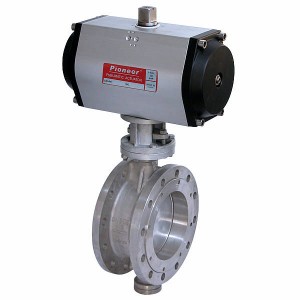

- 产品名称:D643H、D643W法兰硬密封气动蝶阀
- 简要描述:
一、D643H金属硬密封气动蝶阀简介:金属硬密封气动蝶阀采用碳钢材料,三偏心结构,由阀体、蝶板、密封圈、气动执行器等主要部件组成。标准型号有D643H、D643W型(法兰连接)和D673H、D673W型(对夹连接)。气动硬密封蝶阀寿命长、自控节能,产品符合标准JB/T8527-1997金属密封蝶阀和GB/T13927-2008通用阀门压力试验标准及阀门其它相关标准的规定。铸钢气动硬密封蝶阀的蝶板由弹性密封和硬软多层密封兼容的加工制成,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗磨损的可靠性。
二、D643H、D643W硬密封气动蝶阀主要性能特点:
1、结构独特、型小轻便、操作灵活、省力方便;
2、密封可靠,可达到气密封无泄漏;
3、流量特性趋于直线调节性;
4、采用三偏心原理,使密封面近似零磨损,延长了阀门的使用寿命;
5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。
三、D643H、D643W硬密封气动蝶阀的用途:
本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体最佳装置。
四、气动法兰硬密封蝶阀主要技术参数:
公称通经DN(mm) | 50~2000 | |||
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢:-29℃~425℃不锈钢:-40℃~650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 |
五、法兰硬密封气动蝶阀主要零部件材料:
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
六、硬密封气动蝶阀主要连接及外形尺寸:
1、D643H-6C、D643H-10C连接及外形尺寸:
公称通径 DN |
结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 重量D343H | ||||||||||
H | D643H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-d | D | D1 | z-d | ||
50 | 2 | 108 | 150 | 112 | 625 | 245 | 72 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 625 | 245 | 72 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 645 | 245 | 72 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 675 | 355 | 92 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 715 | 355 | 92 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 800 | 355 | 92 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 208 | 850 | 250 | 170 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
250 | 10 | 165 | 250 | 243 | 925 | 250 | 170 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
300 | 12 | 178 | 270 | 283 | 1035 | 450 | 220 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
350 | 14 | 190 | 290 | 310 | 1070 | 450 | 220 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
400 | 16 | 216 | 310 | 340 | 1190 | 450 | 220 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
450 | 18 | 222 | 330 | 380 | 1250 | 650 | 280 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
500 | 20 | 229 | 350 | 410 | 1290 | 650 | 280 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 |
600 | 24 | 267 | 390 | 470 | 1455 | 850 | 380 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 |
700 | 28 | 292 | 430 | 550 | 1585 | 850 | 380 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 |
800 | 32 | 318 | 470 | 640 | 1700 | 1250 | 380 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 |
900 | 36 | 330 | 510 | 710 | 1865 | 1250 | 380 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 |
1000 | 40 | 410 | 550 | 770 | 2015 | 1500 | 580 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 |
1200 | 48 | 470 | 630 | 890 | 2226 | 1500 | 580 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
2、D643H-16C、D643H-25C连接及外形尺寸:
公称通径 DN |
结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 重量D343H | ||||||||||
H | D643H | PN1.6MPa | PN2.5MPa | |||||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-d | D | D1 | z-d | ||
50 | 2 | 108 | 150 | 112 | 605 | 245 | 72 | 165 | 125 | 418 | 165 | 125 | 4-18 | 19 |
65 | 5/2 | 112 | 170 | 115 | 625 | 245 | 72 | 185 | 145 | 418 | 185 | 145 | 8-18 | 22 |
80 | 3 | 114 | 180 | 120 | 645 | 355 | 92 | 200 | 160 | 818 | 200 | 160 | 8-18 | 25 |
100 | 4 | 127 | 190 | 138 | 675 | 355 | 92 | 220 | 180 | 818 | 235 | 190 | 8-22 | 28 |
125 | 5 | 140 | 200 | 164 | 715 | 355 | 92 | 250 | 210 | 818 | 270 | 220 | 8-26 | 43 |
150 | 6 | 140 | 210 | 175 | 800 | 250 | 138 | 285 | 240 | 822 | 300 | 250 | 8-26 | 50 |
200 | 8 | 152 | 230 | 208 | 850 | 250 | 170 | 340 | 295 | 1222 | 360 | 310 | 12-26 | 64 |
250 | 10 | 165 | 250 | 243 | 925 | 250 | 170 | 405 | 355 | 1226 | 425 | 370 | 12-30 | 99 |
300 | 12 | 178 | 270 | 283 | 1035 | 450 | 220 | 460 | 410 | 1226 | 485 | 430 | 16-30 | 130 |
350 | 14 | 190 | 290 | 310 | 1070 | 450 | 220 | 520 | 470 | 1626 | 555 | 490 | 16-33 | 188 |
400 | 16 | 216 | 310 | 340 | 1190 | 650 | 220 | 580 | 525 | 1630 | 620 | 550 | 16-36 | 270 |
450 | 18 | 222 | 330 | 380 | 1250 | 650 | 280 | 640 | 585 | 2030 | 670 | 600 | 20-36 | 350 |
500 | 20 | 229 | 350 | 410 | 1290 | 650 | 280 | 715 | 650 | 2033 | 730 | 660 | 20-36 | 375 |
600 | 24 | 267 | 390 | 470 | 1455 | 850 | 380 | 840 | 770 | 2036 | 845 | 770 | 20-39 | 560 |
700 | 28 | 292 | 430 | 550 | 1585 | 850 | 380 | 910 | 840 | 2436 | 960 | 875 | 24-42 | 610 |
800 | 32 | 318 | 470 | 640 | 1700 | 1250 | 380 | 1025 | 950 | 2439 | 1085 | 990 | 24-48 | 880 |
900 | 36 | 330 | 510 | 710 | 1865 | 1250 | 380 | 1125 | 1050 | 2839 | 1185 | 1090 | 28-48 | 1100 |
1000 | 40 | 410 | 550 | 770 | 2015 | 1500 | 580 | 1255 | 1170 | 2842 | 1320 | 1210 | 28-56 | 1600 |
1200 | 48 | 470 | 630 | 890 | 2226 | 1500 | 580 | 1485 | 1390 | 3248 | 1530 | 1420 | 32-56 | 2150 |
3、D643H-40连接及外形尺寸:
公称通径DN | 结构长度 | 外形尺寸(参考值) | ||||||||
H | D643H PN4.0MPa | |||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-Φd | |
50 | 2 | 108 | 150 | 112 | 675 | 245 | 72 | 165 | 125 | 4-18 |
65 | 5/2 | 112 | 170 | 115 | 625 | 355 | 92 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 625 | 355 | 92 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 645 | 355 | 92 | 235, | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 675 | 550 | 138 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 715 | 550 | 138 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 208 | 800 | 550 | 138 | 375 | 320 | 12-30 |
250 | 10 | 165 | 250 | 243 | 850 | 550 | 138 | 450 | 385 | 12-33 |
300 | 12 | 178 | 270 | 283 | 925 | 450 | 220 | 515 | 450 | 16-33 |
350 | 14 | 190 | 290 | 310 | 1035 | 450 | 220 | 580 | 410 | 16-36 |
400 | 16 | 216 | 310 | 340 | 1070 | 650 | 288 | 660 | 585 | 16-39 |
450 | 18 | 222 | 330 | 380 | 1190 | 650 | 280 | 685 | 610 | 20-39 |
500 | 20 | 229 | 350 | 410 | 1190 | 650 | 280 | 755 | 670 | 20-42 |
