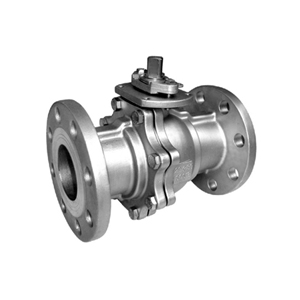

产品名称:不锈钢美标球阀
简要描述:

不锈钢美标球阀

上海工凯阀门有限公司是专业各种工程用配套阀门生产企业。价格实惠，欢迎拨打销售电话021-56419915、56419913、由阀门工程师为您服务。http://www.cngkv.com

想了解更多信息请联系我们.

上一个下一个

详细资料

不锈钢美标球阀优点

1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

不锈钢美标球阀主要性能规范Chief property and specification

材质名称 Name of material	适用温度 Working temeorature	适用介质 Avialable media
CF8	≤50℃
OCr18Ni9
CF8N		NITRIC ACID
OCr18NiMo2ti		硝酸类
CF3		NITRIC ACID
OOCr18Ni10		硝酸类
CF3M		NITRIC ACID
OOCr17Ni14Mo2		硝酸类

不锈钢美标球阀执行标准Executive standard

项目Item	设计制作 Design and manufacture	压力温度等级 Pressure temperature Lating
标准Standard	API 6D	ANSI B16.34
法兰标准Flange stanard	结构长度 Face to face/enrd	检查和试验 Spection and test
ANSI B16.0	ANSI816.5	AP1598

不锈钢美标球阀试验压力Test pressure

类别Type	Mpa	PSI
强度试验Shell test	7.7	1125
高压密封试验（水） Sealing test（WATER）	5.8	815
低压密封试验 Sealing test（AIR）	5-7巴Bar

150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions （mm）

公称通径NPS Norminal diameter	单位 Unit	L	D	C	G	T	n-Ф	W	H
in	mm
1/2〞	15	150Lb	108	89	60.5	35	12	4-15	115	72
10-k	4.25	3.5	2.38	1.38	0.47	4-0.59	4.53	28.3
3/4〞	20	150Lb	117	98	70	43	12	4-15	115	76
10-k	4.61	3.86	2.76	1.69	0.47	4-0.59	4.53	29.9
1〞	25	150Lb	127	108	79.5	51	12	4-15	150	92
10-k	5	4.25	3.13	2	0.47	4-0.59	5.9	3.62
11/2〞	40	150Lb	165	127	98.5	73	14.3	4-16	200	123
10-k	6.5	5	3.88	2.88	0.56	4-0.62	7.87	4.84
2〞	50	150Lb	178	152	120.5	92	15.9	4-19	200	132
10-k	7	6.00	4.75	3.62	0.625	4-0.75	7.87	5.20
21/2〞	65	150Lb	190	178	139.5	105	17.5	4-19	320	164
10-k	7.5	7	5.50	4.12	0.69	4-0.75	12.6	6.45
3〞	80	150Lb	203	190	152.4	127	19.1	4-19	320	173
10-k	8	7.50	6	5	0.75	4-0.75	12.6	6.8
4〞	100	150Lb	229	229	190.5	157	23.9	8-19	450	210
10-k	9	9	7.5	6.19	0.94	8-0.75	17.72	8.26
6〞	150	150Lb	394	279	241.5	216	26	8-22	800	288
10-k	15.5	10.98	9.50	8.5	1.02	8-0.88	31.5	1.34
8〞	200	150Lb	457	343	298.5	270	29	8-22	1120	374
10-k	18.00	13.50	11.75	10.62	1.12	8-0.88	44.10	14.72
10〞	250	150Lb	553	406	362	342	31	12-25	1420	366
10-k	20.98	16	14.75	12.75	1.2	12-1	55.12	14.40
12〞	300	150Lb	610	483	432	381	32	12-25	1420	412
10-k	24	19	17	15	1.26	12-1	55.12	16.22

300Lb连接尺寸和外形尺寸300Lb External and connecting dimensions （mm）

公称通径NPS Norminal diameter	单位 Unit	L	D	T	G	C	n-Ф	W	H
in	mm
1/2〞	15	mm	140	95	15	35	66.5	4-15	115	72
in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4〞	20	mm	152	117	16	43	82.5	4-19	115	76
in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1〞	25	mm	165	124	18	51	89	4-19	150	92
in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2〞	40	mm	190	156	20.7	73	114.5	4-22	200	123
in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2〞	50	mm	216	165	22.3	92	127	8-19	200	132
in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2〞	65	mm	241	190	25.4	105	149	8-22	320	164
in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.54
3〞	80	mm	283	210	28.5	127	168.5	8-22	320	173
in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4〞	100	mm	305	254	31.8	157	200	8-22	450	210
in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6〞	150	mm	4.3	318	36.6	216	270	12-22	800	336
in	15.875	12.5	1.44	8.5	10.62	12-0.88	31.5	13.32
8〞	200	mm	502	381	42	270	330	12-25	1120	385
in	19.76	15	16.5	10.62	12.99	12-1	44.10	15.16
10〞	250	mm	568	444	48	342	387.5	16-29	1420	370
in	22.36	1.89	1.89	12.75	15.25	16-1.12	55.12	14.56
