- 产品名称:BQ41F保温球阀
- 简要描述:

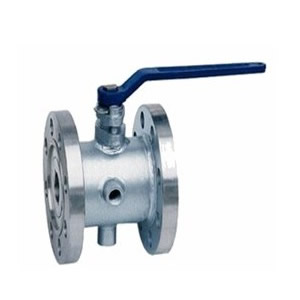

BQ41F保温球阀
上海工凯阀门有限公司是专业各种工程用配套阀门生产企业。价格实惠，欢迎拨打销售电话021-56419915、56419913、由阀门工程师为您服务。http://www.cngkv.com
想了解更多信息请联系我们.
详细资料
BQ41F保温球阀
该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
技术规范
| 设计标准 | ASME B 16.34 GB/T12224 |
| 结构长度 | ASME B 16.10 GB/T12221 |
| 连接法兰 | ASME B 16.5、JB/T 79 |
| 驱动方式 | 手动、电动、气动 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |
注：阀门连接法兰尺寸可根据用户要求设计制造。
主要零件材质表
| 序号 | 零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 夹套 | 25 | 105 |
| 2 | 阀座 | WCB | A216-WCB |
| 3 | 阀体 | 25 | A105 |
| 4 | 密封圈 | PTFE、对位聚苯 | |
| 5 | 球体 | ||
| 6 | 阀杆 | 1Cr13 | A247-410 |
| 7 | 填料 | 柔性石墨 | |
| 8 | 填料压盖 | WCB | A216-WCB |
注：阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
主要外型及连接尺寸表
| 公称通径（DN） | d | L | D | E | Q | H | W | 管螺纹 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4" | 19 | 117 | 40 | 1 1/2" | 58.5 | 147 | 101 | 170 | G3/4" |
| 25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
| 40 | 1 1/2" | 38 | 165 | 65 | 2 1/2" | 63.5 | 181 | 125 | 250 | G3/4" |
| 50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
| 80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
| 100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
| 150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 1000 | G3/4" |
| 200 | 8" | 203 | 330 | 300 | 12" | 100 | 495 | 410 | 1300 | G3/4" |
| 备注 | 法兰尺寸请按对应的通径参阅《主要外型及连接尺寸表》 | |||||||||
