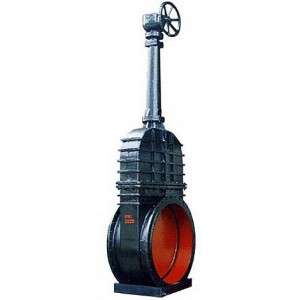

- 产品名称:Z542W-1煤气闸阀
- 简要描述:
Z542W-1/2型伞齿轮传动楔式双闸板闸阀（煤气专用阀）。本系列阀门安装于各种污煤气、洁净煤气、管路中作启闭管路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。
想了解更多信息请联系我们.
详细资料
一、Z542W煤气闸阀：
Z542W-1/2型伞齿轮传动楔式双闸板闸阀（煤气专用阀）。本系列阀门安装于各种污煤气、洁净煤气、管路中作启闭管路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。
二、性能规范：
| 型号 | 公称压力 MPa | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度（水） | 密封（水） | ||||
| Z542W | 0.1 | 0.2 | 0.11 | ≤100 | 煤气 |
三、主要零件材料：
| 零件名称 | 材料 |
| 阀体 | HT200灰铸铁 |
| 阀盖 | HT200灰铸铁 |
| 手轮 | HT200灰铸铁 |
| 阀板 | 本体 |
| 阀杆 | 45*碳素钢 |
| 填料 | 油浸石棉盘根 |
| 垫片 | 橡胶石棉板 |
四、相关煤气阀、闸阀产品系列：
| Z15T-10内螺纹暗杆楔式闸阀 | MZ948W-2电动城市煤气快速启闭闸阀 |
| NKZ41H真空法兰闸阀 | MZ548W-2伞齿轮城市煤气快速启闭闸阀 |
| BZ41H/W碳钢.不锈钢保温闸阀 | MZ48W-1.5暗杆手动城市煤气快速启闭闸阀 |
| Z41H排渣闸阀 | MZ44W-1.5城市煤气快速启闭闸阀 |
| NKZ61H/Z64H焊接式真空闸阀 | MZ544W-1.5城市煤气快速启闭闸阀 |
| DSZ41H/DSZ44H水封闸阀 | MZ544W-1/1.5/2/4城市煤气快速启闭闸阀 |
| Z44H/Z48H快速排污阀(蒸汽锅炉用阀门) | MZ48W城市煤气快速启闭闸阀 |
| 高压法兰连接钢制闸阀 | Z42W-1/2型楔式双闸板闸阀（煤气专用阀） |
| Z941W-16P/R电动闸阀 | Z542W-1/2型伞齿轮传动楔式双闸板闸阀（煤气专用阀） |
| 明杆弹性座封闸阀 | Z41W法兰式不锈钢闸阀 |
| Z45T-10型暗杆楔式闸阀 | Z942W-1/2型电动楔式双闸板闸阀（煤气专用阀） |
| Z44T/W-10型暗杆楔式闸阀 | 高压法兰连接钢制闸阀 |
| Z41T-10型楔式闸阀 | 波纹管闸阀 |
| RVCX(Z45X)暗杆弹性座封闸阀 | 弹性座封闸阀 |
五、主要外形及连接尺寸：
| 公称通径 DN（mm） | 主要结构尺寸（mm） | 重量 (Kg) | ||||||||
| L | D | D1 | D2 | b | z--d | H | L1 | Do | ||
| 600 | 390 | 755 | 705 | 670 | 30 | 20—25 | 2513 | 398 | 451 | |
| 700 | 430 | 860 | 810 | 775 | 32 | 24—25 | 2878 | 398 | 451 | |
| 800 | 470 | 975 | 920 | 880 | 34 | 24—30 | 3528 | 439 | 520 | |
| 900 | 510 | 1075 | 1020 | 980 | 36 | 24—30 | 3688 | 439 | 520 | |
| 1000 | 550 | 1175 | 1120 | 1080 | 36 | 28---30 | 3938 | 439 | 520 | |
| 1200 | 700 | 1375 | 1320 | 1280 | 40 | 32---30 | 4872 | 586 | 804 | |
| 1400 | 900 | 1575 | 1520 | 1480 | 44 | 36---30 | 5540 | 586 | 804 | |
| 1600 | 1000 | 1785 | 1730 | 1690 | 48 | 40---30 | 6265 | 586 | 900 | |
| 1800 | 1500 | 1985 | 1930 | 1890 | 50 | 44---30 | 7216 | 600 | 900 | |
| 2000 | 1800 | 2185 | 2130 | 2090 | 54 | 48---30 | 7985 | 600 | 900 | |
