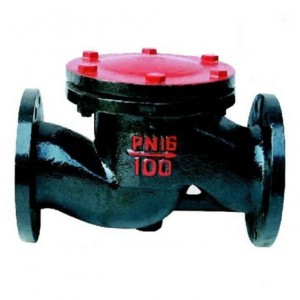

H41T-16铸铁止回阀升降式
H41T铸铁止回阀
一、升降式铸铁止回阀的详细资料：
产品型号：H41T
所 在 地：浙江永嘉
产品型号：H41T-16、H41T-10型
产品名称：升降止回阀
产品特点：应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
二、铸铁止回阀性能规范：
| 型号 | 公称 压力 |
试验压力 | 工作 温度 |
通用 介质 | |
| 强度（水） | 密封（水） | ||||
| H41T-10 | 1.0 | 1.5 | 1.2 | ≤200 | 蒸汽、水 |
| H41T-16 | 1.6 | 2.4 | 1.8 | ||
三、铸铁止回阀主要零件材料：
| 零件名称 | 材料 |
| 阀体 | 灰铸铁 |
| 阀盖 | 灰铸铁 |
| 阀瓣 | 铸铁铁加黄铜 |
四、H41T型外形尺寸和连接尺寸：
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | S | |||
| H41t-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 | |
| H41t-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | - | 24.5 |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | - | 32.5 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | - | 50 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | - | 70 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 | - | ||
