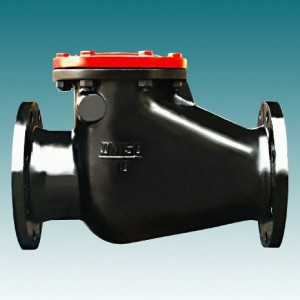

H44T-10型铸铁旋启式止回阀
产品型号：H44T
产品描述：
一、铸铁旋启式止回阀的详细资料：
产品型号：H44T-10型
产品名称：旋启式止回阀
产品特点：应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
升降止回阀阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力大，适用于较小口径的场合，可分为直通式和立式两种。直通升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。旋启式止回阀的阀瓣绕转轴作旋转运动，其流体一般小于升降式止回阀，它适用于较大口径的场合。
二、铸铁旋启式止回阀性能规范：
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 应用介质 | |
| 强度（水）MPa | 密封（水）MPa | ||||
| H44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 水 |
三、H44T铸铁止回阀主要零件材料：
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁 |
| 密封面 | 铜 |
| 垫片 | 石棉板 |
四、H44T型铸铁旋启止回阀外形尺寸和连接尺寸：
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | |||
| H44T-10 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 114 | 10 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 128 | 14 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 129 | 18 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 4-18 | 152 | 26 | |
| 100 | 350 | 215 | 180 | 155 | 22-3 | 8-18 | 159 | 30.5 | |
| 125 | 400 | 245 | 210 | 185 | 24-3 | 8-18 | 188 | 48 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 224 | 66 | |
| 200 | 495 | 335 | 295 | 265 | 26-3 | 26-3 | 252 | 95 | |
| 250 | 622 | 398 | 350 | 320 | 28-3 | 28-3 | 285 | 142 | |
| 300 | 698 | 440 | 400 | 368 | 28-4 | 28-4 | 351 | 200 | |
