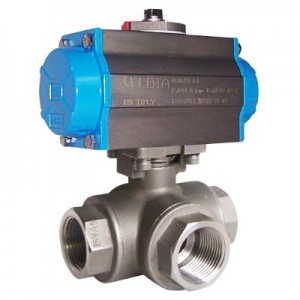

一、Q614F、Q615F型气动三通球阀概述：

公称压力：1.0~2.5MPa
适用温度：-20～232℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
Q614F/Q615F气动内螺纹三通调节球阀--两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

二、气动三通球阀的附件选项：

回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注：气缸参数请另参考所选配的气动执行器资料

三、气动三通球阀Q614F、Q615F工作原理：

气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，有开关两个位置+/-5°行程调节。NAMUR标准气源接口，可与电磁阀直接连接正常使用寿命可达100万次。球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便。双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求。在系统泄压后无需拆下整个阀体就能进行检查和维修。

三通球阀分为L型（Q614F）和T型（Q615F），L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。请根据上面的示意图结合实际工况选用Q614F或Q615F型号。

四、不锈钢气动三通球阀的主要零部件材料：

五、三通气动球阀的主要连接尺寸：

L型Q614F三通球阀的主要尺寸单位：mm

T型Q615F三通球阀的主要尺寸单位：mm

订货须知：
1、①气动内螺纹三通球阀产品名称与型号②气动内螺纹三通球阀口径③气动内螺纹三通球阀是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定工凯阀门公司气动内螺纹三通球阀型号，请按气动内螺纹三通球阀型号直接向我司销售部订购。
3、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工凯阀门公司专家为您审核把关。
