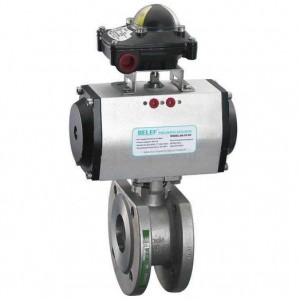

一、Q671F气动对夹球阀产品概述：

Q671F型气动对夹球阀是气动球阀中的一种。气动对夹球阀是设计而发展出的新一代超短法兰距球阀。它的球芯通道形状有矩形、V形及O形这几种。Q671F气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。Q671F球阀流道的几种典型截面形状及流量特性如下图所示：

二、Q671F气动对夹球阀的结构特点与工作原理：

Q671F对夹式气动球阀（意式气动薄型球阀）是在引进先进技术的基础上进行特殊设计制造的产品。它采用智能的控制与定位。它与气动阀门定位器配套，输入4-20mA DC信号及0.4~0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。

Q671F以压缩空气为动力，阀杆带动阀芯在阀体内转动90°即实现全开或全闭的动作。该产品按其密封性能分为金属密封与软密封。适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

Q671F的阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。

三、Q671F对夹式气动球阀的型号规格：

公称通径：15~150mm
公称压力：PN1.6~2.5MPa
连接形式：对夹连接
阀体材料：WCB，HT200，衬四氟乙烯，CF8（304），CF8M（316），CF3M（316L）
温度范围：常温-20℃~+180℃，中温-40℃～+350℃
密封填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉编织填料，柔性石墨。

四、Q671F对夹式气动球阀执行机构

气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
电磁阀电源：220VAC，24VDC
气缸形式：单缸式或双缸式。

五、Q671F气动对夹球阀的性能规范：

六、Q671F气动对夹球阀安装尺寸表：
