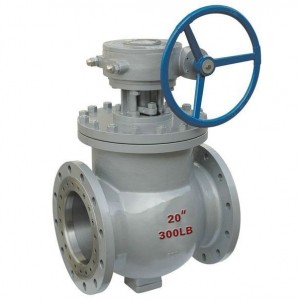

一、VQ340F/ VQ340Y/ VQ340H蜗轮V型球阀概述：

手柄V型球阀或涡轮V型球阀，是由PBQ340F/H/Y型偏心半球阀再加工出V型缺口的半球球体而来，这个V型缺口的半球体使V型球阀具有了剪切、自洁和调节的功能。该阀门适用于Class150～600、PN1.6～10.0MPa，工作温度≤425℃的各种管路上，用于调节管路中介质的压力及流量。V型球阀选用不同的材质如WCB碳钢、304不锈钢、316不锈钢，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。V型球阀由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此VQ340F/H/Y型V型调节球阀可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。

 二、蜗轮V形球阀的结构特点与优点：

VQ340F  V型软密封球阀的阀座采用聚四氟乙烯软密封，温度最高达200℃；VQ340H  V型硬密封球阀的阀座为堆焊507不锈钢，温度高达425℃，VQ340Y  V型球阀的阀座为硬质合金，密封比VQ340H更耐磨，温度高达425℃。V型球阀将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点如下：
1、球体重量轻，这对于节约材料尤其是贵重金属材料有不可低估的经济效益。
2、精加工表面体积小，减少加工时间。
3、能有效地减小球阀启动时的惯性力。
4、可用于输送纤维和纸浆等介质，球体上的V形缺口能起切断作用，以避免纤维物料粘在球体和阀座之间。
5、结构紧凑，体积小，可竖卧安装等优点。
6、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
7、流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
8、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
9、阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
10、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
11、超强的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
12、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。
13、V型球阀采用带弹簧或板簧加载阀座结构，由于弹簧/板簧的弹性恢复力推动阀座，可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构，可使阀座自动校正，以达到与球芯的最佳吻合。
14、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。

三、V型球阀的主要零件材料：

四、V型球阀的主要外形尺寸：

注：
①以分数表示者，分子为JB/T74~90系列2尺寸(等同于原机标JB74~90-58R　尺寸)，分母分HGJ44~76、GB9112~9131、JB/T74~90系列1尺寸。
②以分数表示者，分子为ANSI　B16.5尺寸，分母GB9112~9131、SH3409尺寸。
③本表格只列出部分外形及连接尺寸，其具体详细尺寸请致电索取。

V型球阀及PB340F/H/Y型偏心半球阀，因其稳定的密封性及远远低于Q41F/H/Y浮动式法兰球阀、Q47F/H/Y固定式法兰球阀的价格，将会逐渐得到更广泛的应用，并取代后两种结构的球阀。
