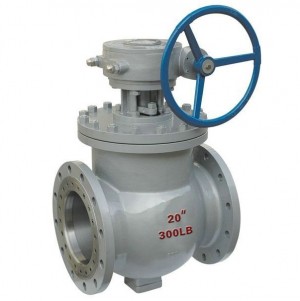

- 产品名称:DYQ340F/H型上装式偏心半球阀
- 简要描述:
1、上装式(DYQ340F/H):即是偏心半球从中道法兰处装入再装配,主要针对冲蚀磨损非常严重的介质。上装结构的启闭件的更换维修是非常方便,无须将整台阀门从管道上拆下,大大的节省了维修时间和成本。
一、DYQ340F/H型上装式偏心半球阀概述:
偏心半球阀分上装式偏心半球阀和侧装式偏心半球阀
1、上装式(DYQ340F/H):即是偏心半球从中道法兰处装入再装配,主要针对冲蚀磨损非常严重的介质。上装结构的启闭件的更换维修是非常方便,无须将整台阀门从管道上拆下,大大的节省了维修时间和成本。
2、侧装式(PBQ340F/H):即是偏心半球从法兰侧装入,无法兰中道结构。侧装式结构紧凑、阀门质量轻,适用于对阀门安装空间有要求的场合。
DYQ340F/H上装式偏心半球阀是近年来在欧美广泛应用的阀门产品。它通过转动蜗轮(或电动)机构,带动偏心半球转动,从而实现阀门的启闭。流阻小,密封可靠,性能稳定。
PBQ340F、PBQ340H型侧装式偏心半球阀:点http://www.cngkv.com查看。
二、DYQ340F、DYQ340H型上装式偏心半球阀产品特征如下:
1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
三、上装式偏心半球阀的使用范围:
偏心半球阀产品按用途分为:通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种,八个压力等级(PN0.25~10.0Mpa)数百个规格(40~1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀,球阀,截止阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹,氧化铝行业的矿浆、母液和氧化铝粉输送,电力行业的水力(或干)除灰,石化行业,燃气行业等场合。
1、通用阀:设计合理,结构紧凑,具有流通阻力小,密封性好,操作轻便灵活,特别适应水、污水、蒸汽、纸浆等介质的低压管网,能够配制电动、气动装置,可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)
2、煤粉喷吹专用:用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备,广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构,流道畅通,不会出现积灰堵塞现象,密封副采用Co-Cr-W合金材质,经过特殊热处理,阀门抗冲刷耐磨损,同时阀门偏心球面具有自动补偿的性能,通过蜗轮上调节螺栓,使密封副在一定程度磨损的情况下,仍可达到重新密封的效果。(含尘气体、颗粒流体)
3、石油化工专用:针对石油化工行业使用压力高、温度高,充满易燃、易爆、一般弱酸弱碱易腐蚀的介质,具有密封性好,耐腐蚀,启闭轻便,能够自动切除阀面结垢物等特点,适用于原油、重油等介质输送以及石油裂解,食品制作等工艺流程。(石油、天然气、煤气、水等)
4、高炉煤气、燃气专用:密封副采用Cr—Mn—Si硬质合金,耐火防爆防静电,密封副抗高温560℃,其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上,特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。(高炉煤气、天然气、含尘气体等)
5、料浆混流体专用:输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质最理想的工艺阀门,能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特,具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料浆灰渣等含颗粒物质输送)
6、管线专用:属于直通式半球阀,无缩径,阀体通道与管线连接的管道成直管相通,截面积相等,阻力小于缩径,全开、全闭只要转动90度即可达到,方便长距离管线输送控制。(煤粉喷吹及燃气输送) 。
四、DYQ340F/H上装式偏心半球阀的工作原理如下:
A、开启过程:
1、在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程:
1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
五、上装式偏心半球阀的性能参数:
公称压力(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
公称通经(mm) | 40-1600 | 40-1600 | 40-1200 | 40-600 | 40-600 |
密封试验压力(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
壳体试验压力(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
适用温度(℃) | -29~300、-29~425、-29~540 | ||||
适用介质 | 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 | ||||
驱动方式 | 手动、电动、气动 | ||||
连接形式 | 法兰连接、对夹连接 | ||||
安装方式 | 立式安装、卧式安装 |
六、DYQ340F、DYQ340H上装式偏心半球阀主要外形和连接尺寸:
DYQ340F-16C/P/R、DYQ340H-16C/P/R,公称压力1.6Mpa上装式偏心半球阀的连接尺寸:
公称压力PN(MPa) | 公称通径DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b | f | Z-фd | ||
法兰 | |||||||||
法兰标准JB/T79.1-94
阀门结构长度 GB12221-89 1.6Mpa |
40 | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
65 | 178 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
80 | 190 | 195 | 160 | 135 | - | 20 | 3 | 8-18 | |
100 | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
125 | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
150 | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
200 | 292 | 335 | 295 | 265 | - | 26 | 3 | 12-23 | |
250 | 330 | 405 | 355 | 320 | - | 30 | 3 | 12-25 | |
300 | 390 | 460 | 410 | 375 | - | 30 | 4 | 12-25 | |
350 | 430 | 520 | 470 | 435 | - | 34 | 4 | 16-25 | |
400 | 530 | 580 | 525 | 485 | - | 36 | 4 | 16-30 | |
450 | 580 | 640 | 585 | 545 | - | 40 | 4 | 20-30 | |
500 | 630 | 705 | 650 | 608 | - | 44 | 4 | 20-34 | |
600 | 800 | 840 | 770 | 718 | - | 48 | 5 | 20-41 | |
700 | 900 | 910 | 840 | 788 | - | 50 | 5 | 24-41 | |
800 | 1000 | 1020 | 950 | 898 | - | 52 | 5 | 24-41 |
DYQ340F-25C/P/R、DYQ340H-25C/P/R,公称压力2.5Mpa上装式偏心半球阀的连接尺寸:
公称压力PN(MPa) | 公称通径DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b | f | Z-фd | ||
法兰 | |||||||||
法兰标准JB/T79.1-94
阀门结构长度 GB12221-89 2.5Mpa |
40 | 125 | 145 | 110 | 85 | - | 18 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | - | 20 | 3 | 4-18 | |
65 | 178 | 180 | 145 | 120 | - | 22 | 3 | 8-18 | |
80 | 190 | 195 | 160 | 135 | - | 22 | 3 | 8-18 | |
100 | 200 | 230 | 190 | 160 | - | 24 | 3 | 8-23 | |
125 | 254 | 270 | 220 | 188 | - | 28 | 3 | 8-25 | |
150 | 267 | 300 | 250 | 218 | - | 30 | 3 | 8-25 | |
200 | 292 | 360 | 310 | 278 | - | 34 | 3 | 12-25 | |
250 | 330 | 425 | 370 | 332 | - | 36 | 3 | 12-30 | |
300 | 390 | 485 | 430 | 390 | - | 40 | 4 | 16-30 | |
350 | 430 | 550 | 490 | 448 | - | 44 | 4 | 16-34 | |
400 | 530 | 610 | 550 | 505 | - | 48 | 4 | 16-34 | |
450 | 580 | 660 | 600 | 555 | - | 50 | 4 | 20-34 | |
500 | 630 | 730 | 660 | 610 | - | 52 | 4 | 20-41 | |
600 | 800 | 840 | 770 | 718 | - | 56 | 5 | 20-41 | |
700 | 900 | 955 | 875 | 815 | - | 60 | 5 | 24-48 | |
800 | 1000 | 1070 | 990 | 930 | - | 64 | 5 | 24-48 |
DYQ340F-40C/P/R、DYQ340H-40C/P/R,公称压力4.0Mpa上装式偏心半球阀的连接尺寸:
公称压力PN(MPa) | 公称通径DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b | f | Z-фd | ||
法兰 | |||||||||
法兰标准JB/T79.1-94
阀门结构长度 GB12221-89 4.0Mpa |
40 | 125 | 145 | 110 | 85 | - | 18 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | - | 20 | 3 | 4-18 | |
65 | 178 | 180 | 145 | 120 | - | 22 | 3 | 8-18 | |
80 | 190 | 195 | 160 | 135 | - | 22 | 3 | 8-18 | |
100 | 200 | 230 | 190 | 160 | - | 24 | 3 | 8-23 | |
125 | 254 | 270 | 220 | 188 | - | 28 | 3 | 8-25 | |
150 | 267 | 300 | 250 | 218 | - | 30 | 3 | 8-25 | |
200 | 292 | 375 | 320 | 282 | - | 38 | 3 | 12-30 | |
250 | 330 | 445 | 385 | 345 | - | 42 | 3 | 12-34 | |
300 | 390 | 510 | 450 | 408 | - | 46 | 4 | 16-34 | |
350 | 430 | 570 | 510 | 465 | - | 52 | 4 | 16-34 | |
400 | 530 | 655 | 585 | 535 | - | 58 | 4 | 16-41 | |
450 | 580 | 680 | 610 | 560 | - | 60 | 4 | 20-41 | |
500 | 630 | 755 | 670 | 612 | - | 62 | 4 | 20-48 | |
600 | 800 | 890 | 795 | 730 | - | 62 | 5 | 20-54 | |
700 | 900 | 995 | 900 | 835 | - | 68 | 5 | 24-54 | |
800 | 1000 | 1135 | 1030 | 960 | - | 76 | 5 | 24-58 |
DYQ340F、DYQ340H上装式偏心半球阀
