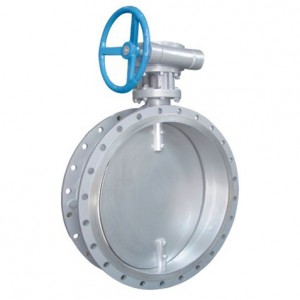

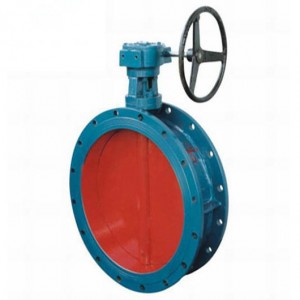

一、D341W蜗轮通风蝶阀简介：

D341W、D343W 型 PN0.5~PN6 蜗轮通风蝶阀在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
产品型号：D341W-1C 、D341W-6C、D343W-6C
产品规格：DN50-DN3000
公称压力：0.1MPa~0.6MPa
适用温度：≤425℃
适用介质：空气、煤气、烟气

二、通风蝶阀的用途及特点：

通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
5、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

三、通风蝶阀采用标准：

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 :GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、D341W蜗轮通风蝶阀的主要技术参数：

五、通风蝶阀的主要零件材质：

六、通风蝶阀密封材料选用和适用温度：

七、D341W-1、D341W-2.5、D341W-6连接尺寸表：
