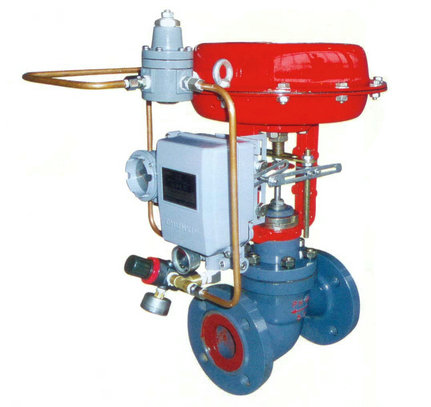

产品名称:ZMAP 型单座气动薄膜调节阀
简要描述:

工凯阀门ZMAP 型单座气动薄膜调节阀和ZMAN 型双座气动薄膜调节阀，由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。

想了解更多信息请联系我们.

上一个下一个

详细资料

一、工凯阀门ZMAP 型单座气动薄膜调节阀产品说明：

工凯阀门ZMAP 型单座气动薄膜调节阀和ZMAN 型双座气动薄膜调节阀，由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。

二、单座气动薄膜调节阀产品特点：

1、单座气动薄膜调节阀具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。

2、双座气动薄膜调节阀具有额定流量系数大，不平衡力小等优点，因而被广泛使用。

三、产品性能参数：

ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀主要性能参数
DN/mm		PN			环境温度/℃			固有流量特性					气源最大压力/MPa
25~300		16, 40, 63			-30~60			直线、等百分比					0.25
DN/mm	流通能力 C			行程/mm		配用执行器型号	灰铸铁阀				铸钢和铸不锈钢阀
	单座		双座				PN		工作压力 /MPa	介质温度 /℃	PN	工作压力 /MPa		介质温度 /℃
25	8		10	16		ZMA-2	16		16	≤200	40 63	40 63		≤250 （普通上阀盖） ≤450 （带散热片上阀盖）
32	12		16
40	20		25	25		ZMA-3
50	32		40
65	50		63	40		ZMA-4
80	80		100
100	120		160
125	200		250	60		ZMA-5
150	280		400
200	450		630
250			1000	100		ZMA-6
300			1600

四、产品零部件材料：

ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀零部件材料
PN	阀体、上阀盖、下阀盖	阀芯、阀杆、阀座	垫片	填料
16	HT200	1Cr18Ni9	石棉橡胶板	聚四氟乙烯
40	ZG25	1Cr18Ni9	石棉橡胶板	聚四氟乙烯
63	1Cr18Ni9	1Cr18Ni9	石棉橡胶板	聚四氟乙烯

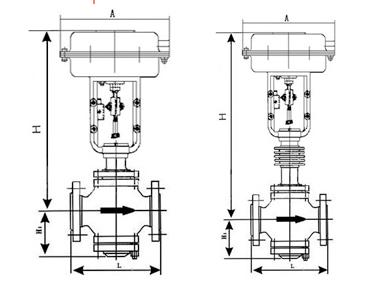

五、产品外形及结构尺寸：

1、ZMAP 型 PN16 单座气动薄膜调节阀、ZMAN 型 PN16 双座气动薄膜调节阀主要外形及结构尺寸（mm）

DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

2、ZMAP 型 PN40 单座气动薄膜调节阀、

ZMAN 型 PN40 双座气动薄膜调节阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	2	58	4	16	4×Φ14	117	570	676
32	210	135	100	78	2	66	4	18	4×Φ18	120	573	679
40	230	145	110	85	3	76	4	18	4×Φ18	139	645	751
50	255	160	125	100	3	88	4	20	4×Φ18	144	650	756
65	285	180	145	120	3	110	4	22	8×Φ18	188	821	976
80	310	195	160	135	3	121	4	22	8×Φ18	208	831	986
100	355	230	190	160	3	150	4.5	24	8×Φ23	220	843	998
125	425	270	220	188	3	176	4.5	28	8×Φ25	268	1045	1228
150	460	300	250	218	3	204	4.5	30	8×Φ25	278	1055	1238
200	560	375	320	282	3	260	4.5	38	12×Φ30	320	1097	1280
250	655	445	385	345	3	313	4.5	42	12×Φ34	435	1526	1703
300	735	510	450	408	4	364	4.5	46	16×Φ34	465	1544	1721

3、ZMAP 型 PN63 单座气动薄膜调节阀、ZMAN 型 PN63 双座气动薄膜调节阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	22	4×Φ18	117	570	676
32	220	150	110	82	2	66	4	24	4×Φ23	120	573	679
40	240	165	125	95	2	76	4	24	4×Φ23	139	645	751
50	265	175	135	105	3	88	4	26	4×Φ23	144	650	756
65	295	200	160	130	3	110	4	28	8×Φ23	188	821	976
80	325	210	170	140	3	121	4	30	8×Φ23	208	831	986
100	370	250	200	168	3	150	4.5	32	8×Φ23	220	843	998
125	440	295	240	202	3	176	4.5	36	8×Φ25	268	1045	1228
150	475	340	280	240	3	204	4.5	38	8×Φ34	278	1055	1238
200	570	405	345	300	3	260	4.5	44	12×Φ34	320	1097	1280
250	670	470	400	325	3	313	4.5	48	12×Φ41	435	1526	1703
300	750	530	460	412	4	364	4.5	54	16×Φ41	465	1544	1721
