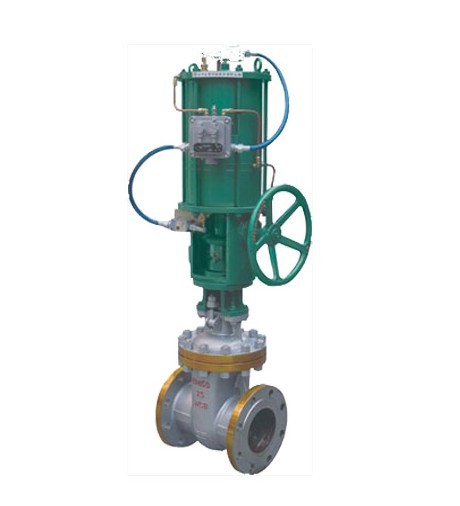

Z641H气动法兰闸阀、Z641Y气动法兰闸阀 PN16~PN64 法兰连接气动楔式闸阀：气动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金，公称压力 PN16~PN64，阀体材料为碳素钢的闸阀。

想了解更多信息请联系我们.

详细资料

Z641H气动法兰闸阀、Z641Y气动法兰闸阀型 PN16~PN64 法兰连接气动楔式闸阀：气动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金，公称压力 PN16~PN64，阀体材料为碳素钢的闸阀。

Z641H、Z641Y 型 PN16~PN64 法兰连接气动楔式闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃
Z641H-16C	16	1.6	≤200
Z641Y-16C			≤200
Z641Y-16I			≤390
Z641Y-16P			≤200
Z641Y-16R			≤200
Z641H-25	25	2.5	≤200
Z641Y-25			≤200
Z641Y-25I			≤390
Z641Y-25P			≤200
Z641Y-25R			≤200
Z641H-40	40	4.0	≤200
Z641Y-40			≤200
Z641Y-40I			≤390
Z641Y-40P			≤200
Z641Y-40R			≤200
Z641H-64	64	6.4	≤200
Z641H-64			≤200
Z641H-64I			≤390
Z641H-64P			≤200
Z641H-64R			≤200

Z641H、Z641Y 型 PN16 法兰连接气动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	H	重量/kg
50	250	300	1051	71
80	280	300	1281	138
100	300	300	1321	180
150	350	300	1780	299
200	400	300	1853	446
250	450	300	2371	613
300	500	700	2402	907
350	550	420	2991	1138
400	600	420	3000	1767
500	700	420	3364	2627

Z641H、Z641Y 型 PN25 法兰连接气动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	H	重量/kg
80	280	360	1082	120
100	300	360	1176	148
150	350	435	1482	281
200	400	535	1788	478
250	450	535	1710	554
300	500	640	2413	816
400	600	785	2983	1443

Z641H、Z641Y 型 PN40 法兰连接气动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	H	重量/kg
50	216	320	1085	108
80	283	320	890	223
100	305	320	890	225
150	403	300	1876	466
200	419	300	2240	732
300	502	420	2400	1158

Z641H、Z641Y 型 PN64 法兰连接气动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	H	重量/kg
50	250	400	1155	216
80	310	400	1305	376
