当前位置:主页 » 产品展示 » 止回阀 » H41F46-16升降式衬氟止回阀

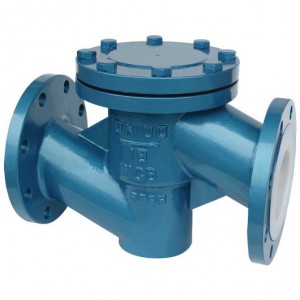

H41F46-16升降式衬氟止回阀
产品名称:H41F46-16升降式衬氟止回阀
简要描述:
H41F46型升降式衬氟止回阀与H42F46型、H44F46型衬氟止回阀都是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门,又称逆止阀或单向阀。H41F46型升降式止回阀适于水平安装
想了解更多信息请联系我们.
上一个    下一个
详细资料

一、H41F46升降式衬氟止回阀概述:

H41F46型升降式衬氟止回阀与H42F46型、H44F46型衬氟止回阀都是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门,又称逆止阀或单向阀。H41F46型升降式止回阀适于水平安装、H42F46型升降式止回阀适于垂直安装、H44F46型旋启式止回阀垂直、水平安装都可以。

二、H41F46衬氟止回阀的工作原理:

升降式止回:结构特点是衬氟阀瓣垂直于阀体进、出口轴线作升降运动,其优点是止回的密封性能非常好。
法兰遵循标准1.0MPa、1.6MPa、2.5MPa,可供用户自由选择(具体尺寸用户可查询相关数据表或来电咨询我公司)。
定远阀门生产能力范围:口径:DN25~DN600;压力:1.0MPa~10.0MPa

三、H41F46衬氟止回阀的注意事项:

1、在安装中不要使止回阀承受管路重量,大型的止回阀应设独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、立式止回阀一定要安装在垂直管道上,否则止回阀将不起作用。
4、水平式止回阀应安装在水平管道上,否则止回阀也将不起作用。

四、生产标准规范:

设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

五、升降式衬氟止回阀主要零部件材料表:

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8

六、H41F46-10、H41F46-16C主要外形和连接尺寸:

公称尺寸 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25
