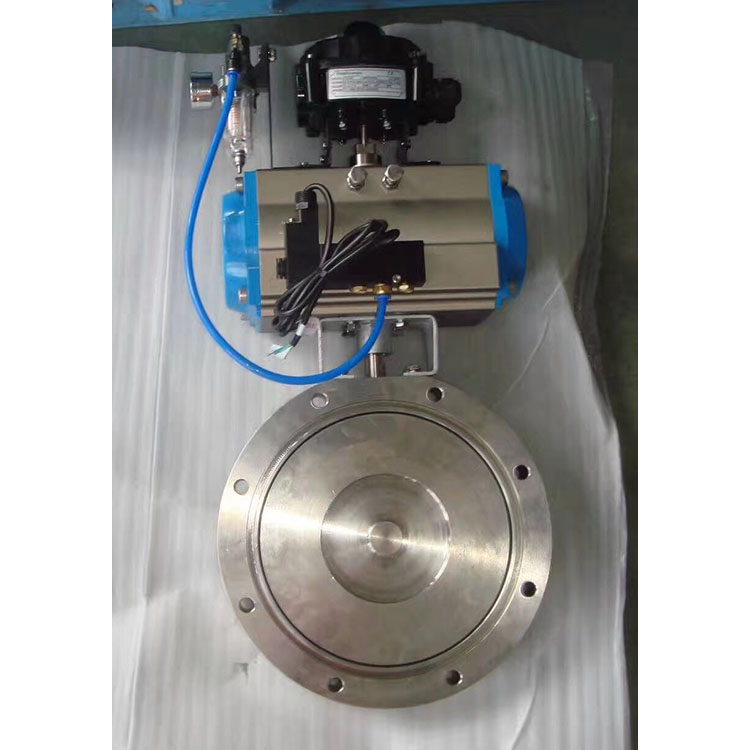

- 产品名称:气动真空蝶阀
- 简要描述:
|
产品名称： |
产品型号： |
GIQ | |
|
驱动方式： |
气动,电动,手动 |
连接形式： |
对夹法兰 |
|
结构形式： |
中线 |
密封结构： |
软密封 |
|
压力范围： |
1.0MPa-1.6Mpa |
公称通径： |
DN32-1200 |
|
常用材质： |
WCB,不锈钢等 |
铭牌： |
雄工品牌 |
|
产品说明 |
|
GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。
气动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。
高真空气动蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80℃(NBR)；-30~+150℃(氟橡胶)
安装方向： 任意
气动高真空蝶阀外形及连接尺寸(mm)(JB919)
|
型号 |
通径(DN) |
D |
Do |
B |
H |
L |
n-ΦC |
|
GIQ-40 |
40 |
85 |
70 |
22 |
162 |
104 |
4-Φ7 |
|
GIQ-50 |
50 |
110 |
90 |
22 |
175 |
104 |
4-Φ7 |
|
GIQ-65 |
65 |
125 |
105 |
26 |
198 |
140 |
4-Φ9 |
|
GIQ-80 |
80 |
145 |
125 |
30 |
208 |
140 |
4-Φ9 |
|
GIQ-100 |
100 |
170 |
145 |
30 |
220 |
140 |
4-Φ12 |
|
GIQ-150 |
150 |
220 |
195 |
35 |
272 |
164 |
8-Φ12 |
|
GIQ-200 |
200 |
275 |
250 |
40 |
330 |
190 |
8-Φ12 |
|
GIQ-250 |
250 |
330 |
300 |
45 |
335 |
190 |
8-Φ14 |
|
GIQ-300 |
300 |
380 |
350 |
55 |
426 |
247 |
8-Φ14 |
|
GIQ-400 |
400 |
500 |
465 |
60 |
520 |
308 |
8-Φ18 |
|
GIQ-500 |
500 |
600 |
565 |
80 |
643 |
378 |
12-Φ18 |
|
GIQ-600 |
600 |
710 |
670 |
100 |
760 |
524 |
12-Φ21 |
|
GIQ-800 |
800 |
920 |
880 |
130 |
962 |
648 |
20-Φ21 |
