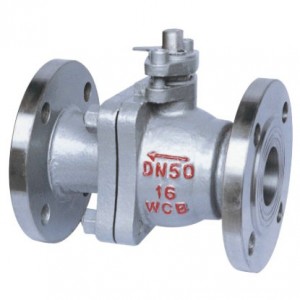

- 产品名称:Q41H-16C铸钢金属硬密封球阀
- 简要描述:
一、Q41H金属硬密封球阀概述:
硬密封球阀是指球阀密封副(即阀座密封面与球体密封面)材料配对为金属对金属的球阀。Q41H是法兰连接的浮动式硬密封球阀,属于比较常用的球阀种类。该系列球阀特别适用于纸浆、浆料、粉尘及各种含有固体颗粒介质的管道上。
二、Q41H系列硬密封球阀的特点:
1、阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
三、Q41H-16C以上规格主要零件及材质:
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
GB | ASTM | GB | ASTM | ||||
1 | 阀体 | WCB | A216-WCB | 8 | 弹簧 | 60Si2Mn | AISI 9260 |
2 | 密封圈 | 柔性石墨 | 柔性石墨 | 9 | 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G |
3 | 阀座 | 1Cr18Ni9Ti | 304 | 10 | 填料 | 柔性石墨 | 柔性石墨 |
4 | 球体 | 1Cr13 | A276-420 | 11 | 填料压盖 | WCB | A216-WCB |
5 | 螺母 | 35 | A194-2H | 12 | 挡圈 | 65Mn | AISI 1066 |
6 | 螺柱 | 35CrMoA | A193-B7 | 13 | 阀杆 | 1Cr13 | A276-410 |
7 | 座垫 | 1Cr18Ni9Ti | 304 | 14 | 螺钉 | 35 | A193-B7 |
三、Q41H硬密封球阀的主要性能规范:
压力等级 | 公称压力 | 磅级 | ||||||||
1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 400 | 600 | ||
试验压力 | 壳体试验 | 2.4 | 3.75 | 6 | 9.6 | 15 | 3.03 | 7.5 | 10.2 | 15 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 2.2 | 5.5 | 7.48 | 11 | |
适用工况 | 适用介质 | 纸浆、浆料、粉尘及各种固体颗粒介质 | ||||||||
适用温度 | 0~≤425 | |||||||||
适用规范 | 设计制造按 | GB12237-89 API60 JP17S-48 | ||||||||
法兰尺寸按 | JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
结构长度按 | GB12221-89 ANSI B16.0 JIS B2002 | |||||||||
检验试验按 | JB/T9092-99 API598 |
注:法兰硬密封球阀(浮动、固定)结构尺寸与软密封球阀(浮动、固定)结构尺寸相同。
四、硬密封球阀Q41H的操作和使用:
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
五、Q41H施工、安装要点:
1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2、安装在保温管道上的各类手动阀门,手柄均不得向下。
3、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4、阀法兰与管线法兰间按管路设计要求装上密封垫。
5、带传动机构的球阀,按产品使用说明书的规定安装。
