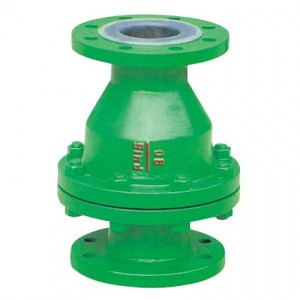

- 产品名称:H44F46-16C型旋启式衬氟止回阀
- 简要描述:
H44F46-16C型旋启式衬氟止回阀旋启式衬氟止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~600mm、NPS1/2~48;工作温度-196~200℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
一、H44F46旋启式衬氟止回阀用途:
旋启式衬氟止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~600mm、NPS1/2~48;工作温度-196~200℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
二、衬氟止回阀H44F46阀体主要材质:
碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L;铬钼钢、蒙乃尔(400/500)、20#合金,哈氏合金等金属材料。
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | |
Z | C | P | R | ||
1 | 阀体、阀盖 | Ht250 | WCB | CF8 | CF8M |
2 | 衬里层/阀座 | FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) | |||
3 | 轴、阀瓣(板) | 1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2 | |||
4 | 螺栓 | 35 | 34 | 1Cr17Ni2 | 1Cr17Ni2 |
5 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 |
三、H44F止回阀生产标准与规范:
1、设计与制造:API594、API6D、JB/T8937
2、结构长度:API594、API6D、DIN3202、JB/T8937
3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验:API598、JB/T9092
5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。
四、衬氟旋启式止回阀结构特点:
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
五、旋启式止回阀作用原理及结构说明:
1、作用原理:通过汽缸塞的上下移动,协助阀瓣快速启闭以达到密封面
2、结构说明
a、结构形式:旋启式单阀瓣
b、驱动方式:对焊连接
c、连接形式:对焊连接
d、阀门的开启和关闭由气动装置来控制,加快阀门的开启和关闭速度。
六、旋启式止回阀维护、保养与安装、使用:
1、该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。
2、存放月运输时启闭件应处于关闭装置,同时应做好以下工作:
a、阀瓣应固定于开启位置
b、通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;
c、汽缸部位进行适当的包装防护、防震和防碰;
d、阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。
3、长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹,焊接口的防护状况进行检查,擦拭污垢和锈迹后,重新涂刷防锈油予以防护。
七、H44F46衬氟旋启式止回阀主要连接及外形尺寸:
H44F-10、H44F46-10主要连接及外形尺寸:
公称通径 DN |
标准值 | 参考值 | ||||||||
L | D | D | D | f | b | Z-Фd | D0 | H | 重量 | |
PN1.0(MPa) | ||||||||||
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 105 | 55 | 5 |
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 115 | 58 | 7 |
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 128 | 60 | 9 |
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 145 | 75 | 11 |
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 82 | 13.5 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 178 | 95 | 18 |
65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 205 | 105 | 22 |
80 | 310 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 230 | 120 | 28 |
100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 255 | 135 | 34 |
125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 305 | 158 | 58 |
150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 345 | 180 | 72 |
200 | 495 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 415 | 215 | 150 |
250 | 622 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 490 | 240 | 165 |
300 | 698 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 540 | 265 | 190 |
350 | 787 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 585 | 300 | 225 |
400 | 914 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 635 | 360 | 254 |
450 | 978 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 680 | 385 | 285 |
500 | 978 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 740 | 415 | 333 |
H44F-16C、H44F46-16C衬氟旋启式止回阀主要连接及外形尺寸:
公称通径 DN |
标准值 | 参考值 | ||||||||
L | D | D | D | f | b | Z-Фd | D0 | H | 重量 | |
PN1.6(MPa) | ||||||||||
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 110 | 55 | 6 |
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 120 | 58 | 7.8 |
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 135 | 60 | 10 |
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 150 | 75 | 12.5 |
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 165 | 82 | 14.5 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 185 | 95 | 19.5 |
65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 210 | 105 | 25.5 |
80 | 310 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 235 | 120 | 30 |
100 | 350 | 215 | 180 | 155 | 3 | 24 | 8-Ф18 | 260 | 135 | 36 |
125 | 400 | 245 | 210 | 185 | 3 | 26 | 8-Ф18 | 310 | 158 | 62 |
150 | 480 | 280 | 240 | 210 | 3 | 28 | 8-Ф23 | 350 | 180 | 78 |
200 | 495 | 335 | 295 | 265 | 3 | 30 | 12-Ф23 | 420 | 215 | 156 |
250 | 622 | 405 | 355 | 320 | 3 | 32 | 12-Ф25 | 505 | 240 | 172 |
300 | 698 | 460 | 410 | 375 | 4 | 34 | 12-Ф25 | 560 | 265 | 240 |
350 | 787 | 520 | 470 | 435 | 4 | 38 | 16-Ф25 | 605 | 300 | 208 |
400 | 914 | 580 | 525 | 485 | 4 | 40 | 16-Ф30 | 650 | 350 | 265 |
