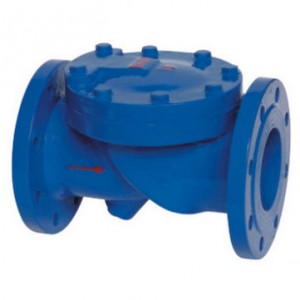

一、HC44X型（SFCV）橡胶瓣止回阀的主要特点：
HC44X型（SFCV）橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒开关寿命可达100万次。HC44X(SFCV)系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。
该种止回阀水流通过量大，为直流结构用于水平管道安装，密封性能出色是高楼建筑的首选止回阀产品。
二、HC44X型(SFCV)系列橡胶瓣止回阀用途：
HC44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
三、HC44X橡胶瓣止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
| 型号 | 公称压力PN(Mpa) | 密封试验压力M(pa) |
| HC44X-1.0 | 1.0 | 1.1 |
| HC44X-1.6 | 1.6 | 1.76 |
| 介质温度 | ≤80℃ | |
| 适用介质 | 清水、油品 | |
四、HC44X橡胶瓣止回阀主要零件材料：
| 阀体、阀盖 | 铸铁、铸钢 |
| 阀瓣 | 橡胶组合件 |
| 弹簧 | 不锈钢 |
五、橡胶瓣止回阀主要外形尺寸如下：
| 公称通径DN | L | H |
| 40 | 165 | 180 |
| 50 | 200 | 190 |
| 65 | 215 | 210 |
| 80 | 240 | 230 |
| 100 | 290 | 250 |
| 125 | 330 | 280 |
| 150 | 355 | 315 |
| 200 | 500 | 370 |
| 250 | 620 | 430 |
| 300 | 700 | 475 |
| 350 | 785 | 550 |
| 400 | 915 | 600 |
