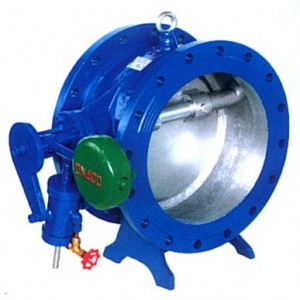

一、HH47X型微阻缓闭蝶形止回阀概述：
HH47X型微阻缓闭式蝶形止回阀该系列产品主要用于工业循环供排水、污水外理厂以及高层住楼和高级宾馆加压输出水泵的出品处，防止管网中介质流，自动消除破坏性水锤,从而保水泵和管路不受损坏。在设计上充分考虑了使用环境的要求，曾多次进行技术改造。HH47X型微阻缓闭式蝶形止回阀该产品结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点。
二、HH47X型微阻缓闭式蝶形止回阀主要技术参数：
| 公称通径 | DNmm | 100-1200 | ||
| 公称压力 | PNMPa | 1.0 | 1.6 | 2.5 |
| 试验压力PsLb | 密封试验 | 1.1 | 1.74 | 2.75 |
| 强度试验 | 1.5 | 2.4 | 3.75 | |
| 适用介质 | 水、水蒸汽、含微量粉尘空气等 | |||
| 适用温度 | <80度具体按密封面不同而定 | |||
| 缓闭时间 | 1-60秒内任意调节 | |||
三、HH47X型微阻缓闭式蝶形止回阀主要零件材料：
| 名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 阀板 | 球墨铸铁、碳钢 |
| 阀杆 | 不锈钢 |
| 缓闭装置 | 不锈钢 |
| 密封圈 | 不锈钢 |
| 填料 | 柔性石墨 |
| 平衡锤 | HT150 |
四、HH47X型微阻缓闭式蝶形止回阀主要外形尺寸：
| 公称通径DN | 尺寸 | ||||||
| L | H1 | H2 | D | D1 | b | Z-Φd | |
| 200 | 230 | 200 | 370 | 335 | 295 | 26 | 8-32 |
| 250 | 250 | 220 | 400 | 390 | 350 | 28 | 12-23 |
| 300 | 270 | 250 | 450 | 440 | 400 | 28 | 12-23 |
| 350 | 290 | 285 | 480 | 505 | 460 | 30 | 16-23 |
| 400 | 310 | 320 | 500 | 560 | 515 | 32 | 16-25 |
| 450 | 330 | 350 | 530 | 615 | 565 | 32 | 20-25 |
| 500 | 350 | 380 | 560 | 670 | 620 | 34 | 20-25 |
| 600 | 390 | 440 | 580 | 780 | 725 | 36 | 20-30 |
| 700 | 430 | 485 | 760 | 895 | 840 | 40 | 24-30 |
| 800 | 470 | 535 | 830 | 1010 | 950 | 44 | 24-34 |
| 900 | 510 | 610 | 890 | 1110 | 1050 | 46 | 28-34 |
| 1000 | 550 | 660 | 895 | 1220 | 1160 | 50 | 28 |
