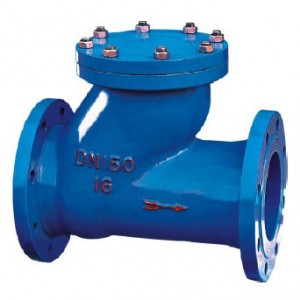

- 产品名称:HQ41X滚球式止回阀
- 简要描述:
HQ41X滑道滚球式止回阀更适合安装在潜水排污泵的进出口，介质温度为0～80℃。为了防止介质逆流，在设备、装置和管道上都应安装止回阀。
想了解更多信息请联系我们.
详细资料
一、HQ41X滚球式止回阀概述：
滑道滚球式止回阀采用了橡胶包皮滚球作为止回阀瓣特点，在介质或介质压力的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能良好，消声式关闭，不会产生水锤。HQ41X滑道滚球式止回阀的阀体设计采用全水流通道，流量大，阻力小，水头损失比旋启式小50％，水平或垂直安装均可，可用于冷水、热水、工业用水及生活污水管网，HQ41X滑道滚球式止回阀更适合安装在潜水排污泵的进出口，介质温度为0～80℃。为了防止介质逆流，在设备、装置和管道上都应安装止回阀。
二、HQ41X无磨损球形止回阀主要零部件：
零件名称材质：
a阀体、阀盖：球铁、铸钢
b球架、档板：球铁、铸钢
c球体：碳钢包橡胶
三、HQ41X滚球式止回阀的主要技术参数：
| 型号 | 公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 阀体阀盖材料 |
| HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
| HQ41X-16 | 1.6 | 2.4 | 1.76 |
四、HQ41X无磨损球形止回阀主要尺寸：
| 公称通径DN(mm) | L | H |
| 50 | 180 | 185 |
| 65 | 200 | 210 |
| 80 | 260 | 245 |
| 100 | 300 | 280 |
| 125 | 350 | 335 |
| 150 | 400 | 400 |
| 200 | 500 | 495 |
| 250 | 600 | 600 |
| 300 | 700 | 715 |
| 350 | 800 | 820 |
五、HQ41X无磨损球形止回阀订货须知：
一、①HQ41X无磨损球形止回阀产品名称与型号②HQ41X无磨损球形止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HQ41X无磨损球形止回阀型号，请按HQ41X无磨损球形止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
