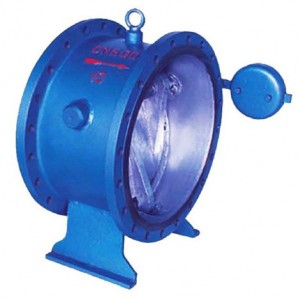

- 产品名称:DHH44X/DHH44H蝶式缓冲止回阀
- 简要描述:
DHH44X、DHH44H-10/16型微阻缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处
想了解更多信息请联系我们.
详细资料
一、DHH44X/H-10/16型蝶式缓冲止回阀产品概述：
DHH44X、DHH44H-10/16型微阻缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无嘈声、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。
二、DHH44X/H-10/16型蝶式缓冲止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：200～2000mm
适用介质：清水、泥浆水、污水、海水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP1598
三、DHH44X/H-10/16型蝶式缓冲止回阀主要零部件材料：
| 零件名称 | 材料 |
| 阀体 | 灰铸铁、铸钢 |
| 蝶板 | 碳钢 |
| 密封圈 | 丁腈橡胶 |
| 阀杆 | 不锈钢 |
| 缓冲油缸 | 不锈钢 |
四、DHH44H、DHH44X试压参数与使用条件：
| 型号 | 公称压力 PN(MPa) |
试验压力(MPa) | 工作温度 | 适用介质 | |
| 壳体 | 密封 | ||||
| DHH44X DHH44H |
1.0 | 1.5 | 1.1 | ≤80℃ | 清水、污水、海水、泥浆水 |
| 1.6 | 2.4 | 1.75 | |||
五、DHH44X/H-10/16型蝶式缓冲止回阀外形尺寸单位：mm
| DN（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
