一、Q15F螺纹三通球阀，T型三通球阀概述：

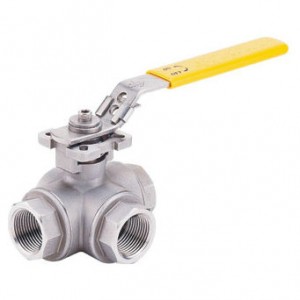

产品名称：Q15F螺纹T型三通球阀：
产品特点：应用规范 公称压力：2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不锈钢球阀,三通球阀。
Q15F系列T型三通球阀与Q14F系列L型三通球阀的区别在于球阀内部球体的形状不同，如下图所示：
图片点放大！！
Q14F三通球阀产品查看：http://www.cngkv.com
二、Q15F三通不锈钢球阀的应用规范：
设计制造：GB12237-89
结构长度：GB12221-89
连接法兰：JB79-94
检查试验：JB13927-89
三、Q15F螺纹T型三通球阀主要尺寸、单位mm：
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT（g） |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
点击图片放大！
四、工凯阀门Q15F系列T型三通不锈钢球阀系列产品询盘小贴士：
工凯阀门工程师建议：询盘时提供以下几项信息，将使您得到好的服务。
1、尺寸(例：L(长度)=130mm)
2、公称通径(例：DN50)
3、相邻管道的连接形式(例：法兰连接、对夹连接、承插焊接)
4、将要被安装的工况现场（例：电站、油田）
5、必需承受的最小公称压力（例：2.5MPa）
6、控制的介质及其密度、温度、腐蚀性(例：水 80℃ 无腐蚀性)
