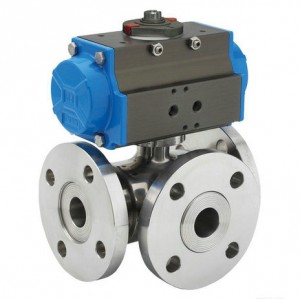

- 产品名称:Q645F气动三通球阀
- 简要描述:

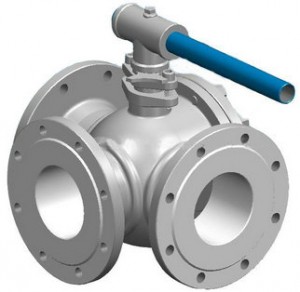

一、Q45F、Q645F 气动三通球阀产品概述:
T型三通球阀Q45F系列造型美观,结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。适用于液体、气体、粉体等介质的汇合、分流及分配。其操作省力,维修方便。广泛应用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。
二、Q45F三通球阀的特点:
1、Q45F三通球阀相对于Q44F三通球阀,它的流通形式分为“T型”。Q44F的流通形式为“L型”,可实现对介质流向进行如‘图A’的两种切换功能;而Q45F三通球阀的“T型”结构,可实现对介质的分流或混流。如‘图B’的四种切换功能。可按工况要求选择其中一种。
2、阀座采用PTFE材料,阀门的启团力小,开关轻便。
3、阀门采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小。
4、具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。
三、Q45F、Q645F的性能及设计规范:
1、压力等级:PN1.6、2.5、4.0、6.4、(Mpa);ANSI 150、300磅级
2、公称通径:DN15-200;1/2”-8”
3、适用温度:-29-150℃
4、适用介质:气动三通球阀碳钢材质适用水 蒸气 油品等介质。
5、连结方式:http://www.cngkv.com/ 法兰连结按:JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准;焊接端按:GB12224及ANSI B 16.25;螺纹连结按:GB7306及NPT。
型号 | 公称压力 | 试验压力MPa | 适用介质 | 工作温度 | ||
强度(水)MPa | 密封(水)(MPa) | 低压密封(MPa) | ||||
Q45F-16C/P/R | 1.6 | 2.4 | 1.8 | 0.6 | 油、水、蒸汽 | ≤150 |
Q45F-25P/C/R | 2.5 | 3.8 | 2.8 | 0.6 | 弱腐蚀性介质 | ≤150 |
Q45F-40R/C/P | 4.0 | 6.0 | 4.4 | 0.6 | 硝酸类 | ≤150 |
四、Q45F-16C、Q45F -25C、Q45F -40C主要零件材料:
零件名称 | 材质 | |
GB/国标碳钢 | ASTM/美标碳钢 | |
阀体、阀盖 | WCB | A216-WCB |
密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 | 2Cr13 | A246-416 |
双头螺栓 | 35CrMoA | A193-B7 |
五、T型三通球阀的连接尺寸和外形:
T型球阀Q45F型号,国标连接尺寸和外形PN1.6MPa:
型号 | 公称通径 DN(mm) |
尺寸(mm) | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q45F-16C Q45F-16P Q45F-16R |
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 |
T型球阀Q45F型号,美标连接尺寸和外形150Lb:
公称通径 DN | 尺寸(mm) | |||||||||
(in) | (mm) | L | D | D1 | D2 | b | f | Z-φd | H | L0 |
1/2 | 15 | 140 | 89 | 60.5 | 35 | 10 | 1.6 | 4-φ15 | 55 | 130 |
3/4 | 20 | 165 | 98 | 70 | 43 | 11 | 1.6 | 4-φ15 | 55 | 130 |
1 | 25 | 165 | 108 | 79.5 | 51 | 12 | 1.6 | 4-φ15 | 70 | 140 |
11/4 | 32 | 220 | 117 | 79 | 64 | 13 | 1.6 | 4-φ15 | 75 | 180 |
11/2 | 40 | 250 | 127 | 98.5 | 73 | 15 | 1.6 | 4-φ15 | 90 | 220 |
21/2 | 50 | 260 | 152 | 120.5 | 92 | 16 | 1.6 | 4-φ19 | 104 | 260 |
2 | 65 | 320 | 178 | 139.5 | 105 | 18 | 1.6 | 4-φ19 | 153 | 350 |
3 | 80 | 320 | 190 | 152.5 | 127 | 19 | 1.6 | 4-φ19 | 187 | 400 |
4 | 100 | 370 | 229 | 190.5 | 157 | 24 | 1.6 | 8-φ19 | 206 | 500 |
5 | 125 | 510 | 254 | 216 | 186 | 24 | 1.6 | 8-φ22 | 252 | 600 |
6 | 150 | 510 | 279 | 241.5 | 216 | 26 | 1.6 | 8-φ22 | 244 | 1000 |
8 | 200 | 580 | 373 | 298.5 | 270 | 29 | 1.6 | 8-φ22 | 283 | 1300 |
10 | 250 | 670 | 406 | 362 | 324 | 31 | 1.6 | 12-φ25 | 345 | 1600 |
12 | 300 | 720 | 483 | 432 | 381 | 32 | 1.6 | 12-φ25 | 420 | 2100 |
六、Q45F加装气动装置结构图:
