详细资料

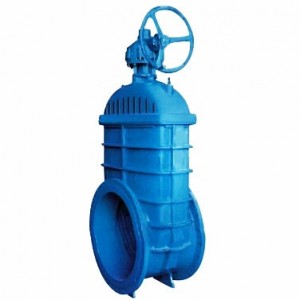

一、Z545X型大口径弹性座封闸阀产品概述：
大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻，几何尺寸精确的特点。闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电、气动执行机构，密封、防锈功能极佳，安全可靠，使用寿命长。可立式或卧式安装。可广泛用于给排水系统、污水处理系统、市政建设及矿山、电力、冶金、等行业。
二、Z545X型大口径弹性座封闸阀压力试验：
| 公称压力 PN (MPa) |
强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5* PN (MPa) | 1.1* PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
三、Z545X型大口径弹性座封闸阀主要零部件材料明细表：
| 序 号 | 零件名称 | 材 质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形圈密封圈 | 丁腈橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青铜 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮 | 铸铁 |
四、Z545X型大口径弹性座封闸阀主要零技术参数：
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：500～1200mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 、API598 |
五、Z545X型大口径软密封闸阀主要连接外型尺寸: (单位:mm)
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 458 | 508 | 660 | 720 | 780 | 840 | 960 |
| Hmin(全关) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| Hmax(全开) | 1650 | 1900 | 2350 | 2950 | 295 | 3150 | 3150 |
| H（电 动） | 电动装置可由用户指定 | ||||||
注: 如客户需要其它型号规格,请将型号传真至我司销售部!
