当前位置:主页 » 产品展示 » 刀型闸阀/浆液阀系列 » 电动刀型闸阀Z973H

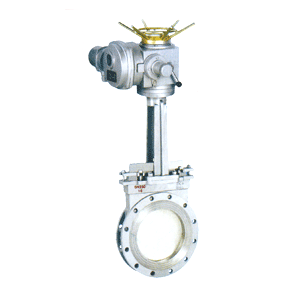

电动刀型闸阀Z973H
产品名称:电动刀型闸阀Z973H
简要描述:
Z973F、Z973H 型电动刀型闸阀工凯阀门专业生产,联系咨询;021-56419915\56419913\网址:www.cngkv.com
想了解更多信息请联系我们.
上一个    下一个
详细资料

Z973F、Z973H 电动刀型闸阀(刀闸阀):电动驱动、对夹式连接、明杆平行式刚性单闸板,Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢,公称压力 PN6~16,阀体材料为碳素钢的闸阀。

配有多回转式电动装置,使阀板作上下直线运动,并可实现远程控制阀门的打开或关闭。通径范围:DN50~DN500,使用温度 ≤100℃,广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

产品性能参数

Z973F、Z973H 型电动刀型闸阀(刀闸阀)主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Z973F-6C 6 0.6 ≤ 100 灰渣等
Z973H-6C
Z973F-10C 10 1.0
Z973H-10C
Z973F-16C 16 1.6
Z973H-16C



产品零部件材料

Z973F、Z973H 型电动刀型闸阀(刀闸阀)零部件材料
型号 材料
阀体 闸板 密封面 阀杆 填料
Z973F-6C 碳素钢 铬镍钛不锈钢 氟塑料 铬不锈钢 石棉
Z973H-6C 镶或喷焊铁基合金
Z973F-10C 氟塑料
Z973H-10C 镶或喷焊铁基合金
Z973F-16C 氟塑料
Z973H-16C 镶或喷焊铁基合金



产品外形及结构尺寸 (PN6)

Z973F、Z973H (PN6) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D1 D2 z×ød H 电装型号 重量 / kg
50 50 90 110 4×ø12 370 DZ10 52
65 50 110 130 4×ø12 460 DZ10 53
80 50 125 150 4×ø16 590 DZ10 55
100 50 145 170 4×ø16 780 DZ10 57
150 60 200 225 8×ø16 980 DZ10 71
200 60 255 280 8×ø16 1053 DZ15 81
250 70 310 335 12×ø16 1060 DZ20 100
300 80 362 395 12×ø20 1230 DZ20 123
350 90 412 445 12×ø20 1250 DZ30 148
400 100 462 498 16×ø20 1770 DZ30 158
450 120 518 550 16×ø20 1920 DZ45 225
500 130 568 600 16×ø20 2010 DZ45 240



产品外形及结构尺寸 (PN10)

Z973F、Z973H 型 PN10 电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D1 D2 z×ød H 电装型号 重量 / kg
50 50 100 125 4×ø16 370 DZ10 54
65 50 120 145 4×ø16 460 DZ10 60
80 50 135 160 4×ø16 590 DZ10 62
100 50 155 180 8×ø16 780 DZ10 66
150 60 210 240 8×ø20 980 DZ15 84
200 60 265 295 8×ø20 1053 DZ20 106
250 70 320 350 12×ø20 1060 DZ20 120
300 80 368 400 12×ø20 1230 DZ30 220
350 90 428 460 16×ø20 1250 DZ30 230
400 100 482 515 16×ø22 1770 DZ45 300



产品外形及结构尺寸 (PN16)

Z973F、Z973H 型 PN16 电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D1 D2 z×ød H 电装型号 重量 / kg
50 50 100 125 4×ø16 370 DZ10 65
65 50 120 145 4×ø16 460 DZ10 68
80 50 135 160 8×ø16 590 DZ10 74
100 50 155 180 8×ø16 780 DZ10 77
150 60 210 240 8×ø20 980 DZ15 96
200 60 265 295 12×ø20 1053 DZ20 114
250 70 320 355 12×ø22 1060 DZ20 135
300 80 375 410 12×ø22 1230 DZ30 230
