- 产品名称:Z541H带齿轮传动闸阀
- 简要描述:

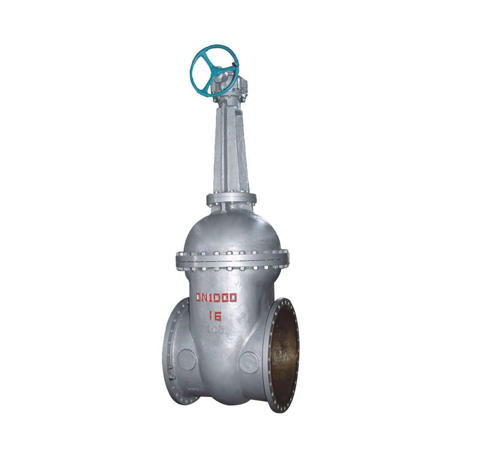

Z541H带伞齿轮传动法兰闸阀
公称压力：1.6-10.0MPa
口径范围：DN50-DN800
法兰尺寸标准按JB/T79-1994
适用介质及温度：
铸钢、铬钼钢：蒸汽、油品、水等≤425、≤550℃
304不锈钢：硝酸类≤200℃
316不锈钢：醋酸类≤425℃
一、Z541H伞齿轮旁通闸阀产品简介：
Z541H带齿轮传动闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。Z541H伞齿轮闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。Z541H附加旁通阀可以使大口径闸阀开启时的压力变小，也可以在应急时使用旁通阀。Z541H伞齿轮闸阀符合标准的要求，密封可靠、性能优良、造型美观。密封副配对合理，闸板和阀座的密封面采用不同硬度的司太立(stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
二、Z541H伞齿轮闸阀的主要优点：
（1）流体阻力小。Z541H带齿轮传动闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。安装伞齿轮，一人就可开启大口径闸阀，启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
三、主要零件的材料说明：
|
阀 体 |
WCB |
A105 |
Cr5Mo |
ZGCr18Ni9Ti |
|
阀 盖 |
WCB |
A105 |
Cr5Mo |
ZGCr18Ni9Ti |
|
支 架 |
WCB |
A105 |
Cr5Mo |
ZGCr18Ni9Ti |
|
闸 板 |
WCB |
25 |
Cr5Mo |
ZGCr18Ni9Ti |
|
阀 杆 |
2Cr13 |
2Cr13 |
38CrMoA1、25Cr2MoV |
1Cr18Ni9Ti |
|
阀 座 |
25 |
25 |
304 |
304 |
|
密封环 |
304、增强柔性石墨 | |||
|
填 料 |
增强柔性石墨 | |||
|
阀杆螺母 |
ZCuA110Fe3 | |||
四、Z541H铸钢伞齿轮闸阀的主要尺寸：
1、Z541H-16C主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
2、Z541H-25C主要连接尺寸
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
3、Z541H-40C主要连接尺寸
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
4、Z541H-64C主要连接尺寸
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
250 |
280 |
320 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
970 |
1145 |
1280 |
1450 |
|
W |
mm |
120 |
120 |
140 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
400 |
450 |
560 |
640 |
800 |
800 |
5、Z541H-100C主要连接尺寸
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
970 |
|
W |
mm |
120 |
120 |
160 |
180 |
240 |
280 |
320 |
360 |
400 |
450 |
560 |
640 |
720 |
