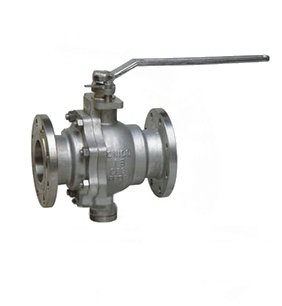

- 产品名称:Q47F软密封固定球阀
- 简要描述:
一、Q47F软密封固定球阀、Q47H硬密封固定球阀产品概述:
手动固定球阀分两段式固定球阀和三段式固定球阀(侧装分体式球阀)。固定球阀在管道上主要用于切断、分配和改变介质流动方面。固定球阀的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀的两边阀座都能各自密封,即具有双向密封特性。固定球阀利用自带的排放阀可将阀体中腔的压力向外排放。固定球阀的枢轴采用防吹出保护结构,低摩擦系数的轴承,具有性能优异,可靠性高,用途广泛,价格合理等优点。该阀门适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
一、Q47F软密封固定球阀、Q47H硬密封固定球阀产品概述:
手动固定球阀分两段式固定球阀和三段式固定球阀(侧装分体式球阀)。固定球阀在管道上主要用于切断、分配和改变介质流动方面。固定球阀的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀的两边阀座都能各自密封,即具有双向密封特性。固定球阀利用自带的排放阀可将阀体中腔的压力向外排放。固定球阀的枢轴采用防吹出保护结构,低摩擦系数的轴承,具有性能优异,可靠性高,用途广泛,价格合理等优点。该阀门适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
二、固定球阀的性能规范:
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:国标DN25-DN800mm或美标1″~32″
三、固定球阀的特点:
1、O型固定式球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
3、O型固定式球阀采用全通径或缩径设计,流通阻力小。
4、金属硬密封O型固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。
5、O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。
10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。
四、Q47F、Q47H 国标、美标主要零件及材质:
序号 |
零件名称 |
材质 | |
GB |
ASTM | ||
1 |
阀体 |
WCB |
A2116-WCB |
2 |
弹簧 |
60Si2aMn |
AISI 9260 |
3 |
密封圈 |
PTFE |
PTFE |
4 |
垫片 |
PTFE |
PTFE |
5 |
排污螺母 |
25 |
A105 |
6 |
O型密封圈 |
橡胶 |
橡胶 |
7 |
底盖 |
25 |
A105 |
8 |
螺钉 |
35 |
A193-B7 |
9 |
固定轴 |
1Cr13 |
A276-410 |
10 |
滑动轴承 |
PTFE& |
PTFE& |
11 |
球体 |
1C18Ni9Ti |
SS304 |
12 |
阀盖 |
WCB |
A216-WCB |
13 |
阀座 |
25 |
A105 |
14 |
阀杆 |
1Cr33 |
A276-410 |
15 |
螺柱 |
35CrMoA |
A193-B7 |
16 |
螺母 |
35 |
A194-2H |
17 |
压套 |
25 |
A105 |
18 |
填料 |
PTFE |
PTFE |
19 |
支架 |
WCB |
A216-WCB |
20 |
填料压盖 |
WCB |
A2116-WCB |
21 |
键 Key |
45 |
AISI C |
五、固定球阀的外形及连接尺寸:
固定球阀1.6Mpa压力型号有:Q47F-16C Q47F-16P Q47F-16R Q47H-16C Q47H-16P Q47H-16R
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰 |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 | |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 | |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 | |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 | |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 | |
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 | |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 | |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 | |
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 | |
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 | |
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 | |
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 | |
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 | |
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 | |
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
固定球阀2.5Mpa压力型号有:Q47F-25C Q47F-25P Q47F-25R Q47H-25C Q47H-25P Q47H-25R
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰 |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 | |
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 | |
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 | |
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 | |
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 | |
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 | |
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 | |
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 | |
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 | |
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 | |
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 | |
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 | |
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 | |
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 | |
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
固定球阀4.0Mpa压力型号有:Q47F-40C Q47F-40P Q47F-40R Q47H-40C Q47H-40P Q47H-40R
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 | |
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 | |
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 | |
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 | |
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 | |
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 | |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 | |
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 | |
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 | |
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 | |
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 | |
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 | |
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 | |
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 | |
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 |
注:①缩径球阀重量约为全通径球阀重量的70%左右。②表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原械标JB~90-59的尺寸),分母为JB/T74~90系列1、GB912~913(PN1.6~4.0MPa)及HGJ44~76尺寸。③LJ为环连接面法兰球阀的结构长度。④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
