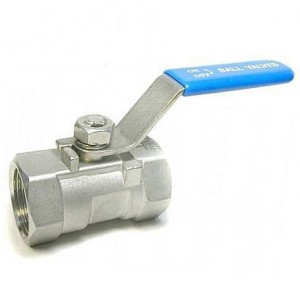

一、Q11F内螺纹球阀，一片式球阀，二片式球阀，三片式球阀概述和对比：

Q11F内螺纹球阀和Q61F对焊球阀分别内螺纹连接方式和对焊连接方式。Q61F在连接部位加工出螺纹即为Q11F内螺纹球阀。球阀主要用于截断和接通介质,也可用于流体的调节和控制。丝口是一种连接方式,就是螺纹的意思,分内螺纹和外螺纹，Q11F为内螺纹，Q21F为外螺纹。

Q11F内螺纹球分为整体式一片式球阀、二片式球阀（两段式）和三片式球阀（三段式）。其结构对比如下图：

从上图结构中的球体通径可以看出，在相同的球阀连接口径和相同的管道压力下，一片式球阀的介质通过的口径小，通过的介质流量也就小；二片式球阀的流体通过口径次之，三片式球阀的介质通过口径最大，它和球阀的连接口径一样大，流量当然也是大的。可以根据实据工况要求来选用。

本厂内螺纹球阀的阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。

二、Q11F球阀的技术参数：

公称压力 高使用压力 试验压力（水压）
1.6MPA 120℃以下水、油、瓦斯 饱和蒸汽 阀体 阀座
1.76MPA 0.6MPA 9.5MPA 7MPA

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：1000PSI （7MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格：1/4″~4″
材料标准：（C）ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他说明：（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

三、Q11F一片式球阀主要连接尺寸：
