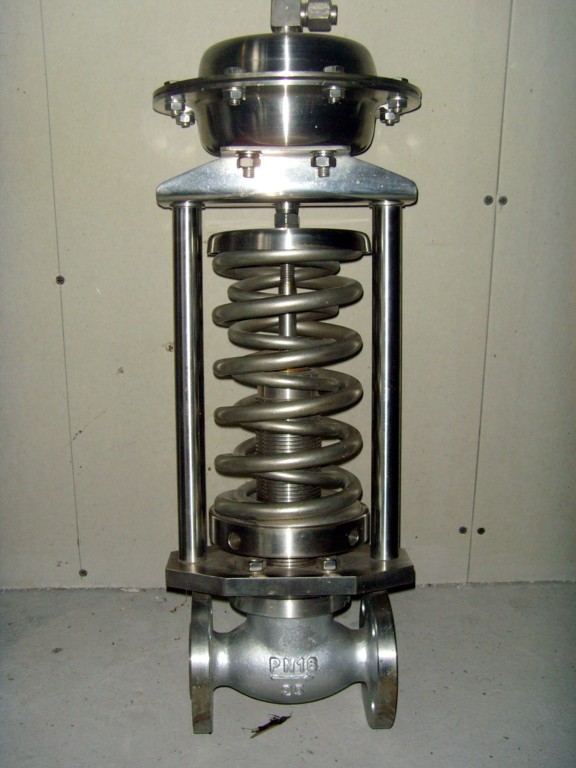

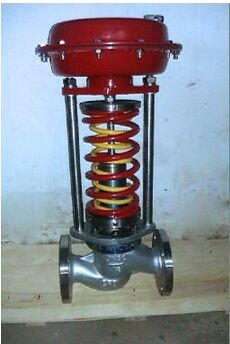

- 产品名称:ZZYP自力式压力调节阀
- 简要描述:
ZZYP自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
ZZYP自力式调节阀产品介绍
ZZYP自力式压力调节阀无需外加能源，被调介质自身能量为动力源执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
ZZYP自力式调节阀产品特点
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、。
ZZYP自力式调节阀主要零件材料
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
ZZYP自力式调节阀技术参数
主要技术参数和性能指标
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||||||||
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 | |||||||||
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 | |||||||||||||
|
公称压力PN(Mpa) |
1.6、4.0、6.4 | |||||||||||||||||||||
|
压力调节范围（MP a） |
15～50 40～80 60～100 80～140 120～180 160～220 200～260 | |||||||||||||||||||||
|
流量特性（℃） |
快开 | |||||||||||||||||||||
|
调节精度（％） |
±5 | |||||||||||||||||||||
|
使用温度（℃） |
≤350 | |||||||||||||||||||||
|
允许泄漏量 |
硬密封（1/h） |
单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级） | ||||||||||||||||||||
|
软密封（ml/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 | ||||||||||||
|
减压比 |
最大 |
10 | ||||||||||||||||||||
|
最小 |
1.25 | |||||||||||||||||||||
ZZYP自力式调节阀尺寸重量
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
|
法兰接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 | ||||||
|
法兰端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 | ||
|
压力调节范围kpa |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 | |||
|
A |
280 |
308 |
| ||||||||||||
|
280-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 | ||||
|
A |
230 | ||||||||||||||
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 | ||||
|
A |
176 |
194 |
280 | ||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 | |||||
|
A |
176 |
194 |
280 | ||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 | |||||
|
A |
85 |
96 | |||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
| ||||
|
A |
85 |
96 | |||||||||||||
|
重量kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 | ||||
|
导压管接头累纹 |
M16×1.5 | ||||||||||||||
