- 产品名称:不锈钢对夹式蝶阀D373H
- 简要描述:
不锈钢对夹式蝶阀D373H
不锈钢对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座和蝶板采用了不锈钢和橡胶夹层设计，具有良好的抗摩擦和密封性能。本产品被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

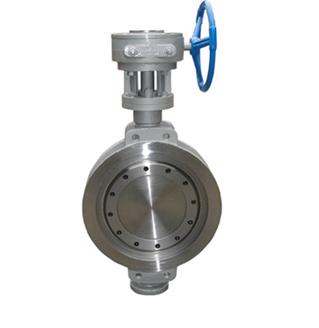

不锈钢对夹式蝶阀D373W-16P_D73W-16P图片展示：
不锈钢对夹式蝶阀D373W-16P_D73W-16P产品简介：
不锈钢对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座和蝶板采用了不锈钢和橡胶夹层设计，具有良好的抗摩擦和密封性能。本产品被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
不锈钢对夹式蝶阀D373W-16P_D73W-16P性能参数：
|
公称通经DN（mm） |
50～2000 | |||
|
公称药理PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 | |||
|
泄漏率 |
符合GB/T13927-92标准 | |||
|
驱动方式 |
蜗轮传动、电动、气动、液动 | |||
不锈钢对夹式蝶阀D373W-16P_D73W-16P零件材料：
|
零件名称 |
材料 |
|
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
|
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
不锈钢对夹式蝶阀D373W-16P_D73W-16P技术图及结构尺寸：
|
公称通经（DN） |
主要尺寸 |
法兰尺寸和螺栓规格 | |||||||
|
1.0MPa |
1.6MPa |
2.5MPa | |||||||
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
D1 |
4-Ф－M | |
|
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
|
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
|
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
|
200 |
71 |
605 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
|
250 |
76 |
680 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
|
300 |
83 |
800 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
|
350 |
92 |
835 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
|
400 |
102 |
915 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
|
450 |
114 |
960 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
|
500 |
127 |
1020 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
|
600 |
154 |
1225 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
|
700 |
165 |
1355 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
|
800 |
190 |
1470 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
|
900 |
203 |
1545 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
|
1000 |
216 |
1795 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
|
1200 |
254 |
1965 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
