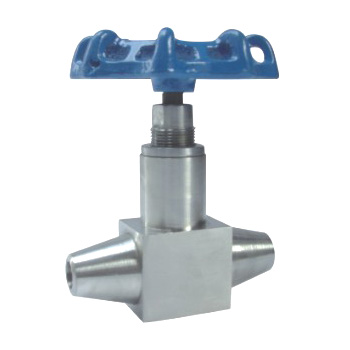

J61Y焊接式针型阀
J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
|
零件名称 Part name |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 Packing |
垫片 Gasket |
手柄 Hande |
|
J61Y-170V |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢 High grade Garbon steelll |
主要性能规范Chief property and specifieation
|
型号 Type |
公称压力
(MPa) Nominal pressure |
试验压力PS(MPs) Test pressure |
工作压力(MPa) Working pressure |
工作温度(℃) Working temperature |
适用介质Applicable mediun | ||
|
壳体Shell |
密封 （液）Seal |
密封 （气）Seal | |||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 Petroleun gas, Oil etc. |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ | |
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ | |
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ | ||
