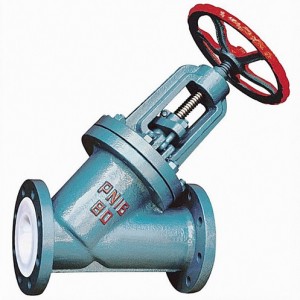

一、J45F型直流式衬氟截止阀介绍：

J45F46衬氟截止阀的启闭是靠旋转手轮，使阀杆作轴向运动时，带动阀瓣升降而达到的。当手轮顺时针方向旋转时阀瓣下降。直流衬氟截止阀在管路上主要用来接通或截止断管路中的介质，但不能做节流用。

阀体内腔表面以及阀盖、阀瓣、和阀杆等零件与介质接触部分的表面，均衬有聚全氟乙丙烯塑料。故具有最佳的耐腐蚀性能。适用于多种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。

FEP(F46)、PCTFE(F3)衬氟直流截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

二、J45F直流衬氟截止阀基本结构：

1、氟塑料全衬里J41F46型直通式、J45F46型直流式衬氟截止阀、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

三、J45F直流衬氟截止阀技术标准：

四、J45F直流衬氟截止阀零件材料：

五、 J45F-10、J45F-16、J45F-25直流衬氟截止阀连接尺寸：
