一、J41F46、J44F46铸钢衬氟截止阀概述：

J41F46型、J44F46型衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

二、J41F46-16C、J44F46衬氟截止阀用途：

本产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。适用温度：-20°C至120°C。设计特点： 衬氟阀门阀壳采用碳钢精铸，内衬氟塑料；所有过流部件外包氟塑料,具有外型美观、强度高、经久耐用等特点。

三、截止阀基本结构：

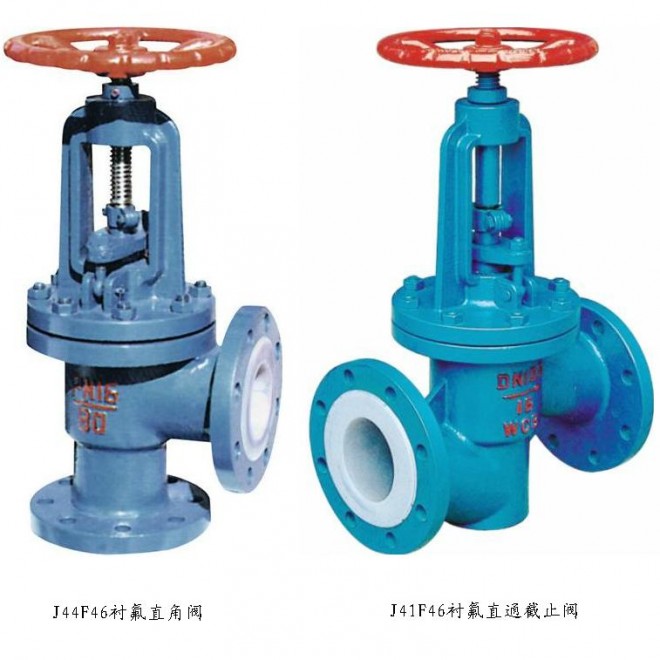

1、氟塑料衬里J41F46型直通式（氟塑料衬里J44F46型为直角式，即90度角安装），具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。

四、J41F46和J44F46衬氟塑料截止阀的性能参数：

公称通径：DN15～350mm
公称压力：PN1.0～2.5Mpa
连接形式：法兰连接
驱动装置：手动，蜗轮传动，电动，气动
适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。

五、J41F46和J44F46衬氟塑料截止阀型号意义：

例：J41F46-16C-DN200
J：截止阀类代号
4：连接型式为法兰连接
1：结构型式为直通式（若为“4”代表直角式）
F46：过流部分材料为F46（聚全氟乙丙烯）
16：16公斤压力
C：壳体铸钢材质
DN200：通径为200m

J41F46直通式衬氟截止阀尺寸：

六J41F46衬氟法兰截止阀尺寸和J44F46衬氟塑料截止阀尺寸：

J44F46直角式衬氟截止阀尺寸：
