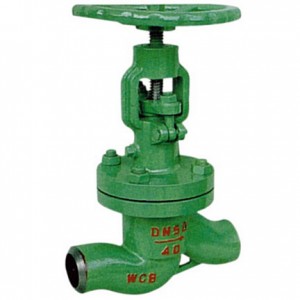

产品名称:NKJ61H焊接真空截止阀
简要描述:

NKJ61H焊接真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。

想了解更多信息请联系我们.

上一个下一个

详细资料

一、DKJ61H、NKJ61H焊接真空截止阀主要结构特点及用途：

1、真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、真空截止阀密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、真空截止阀结构简单、紧凑、检修方便，使用长。
4、真空截止阀阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有良好的系统气密性。
5、真空截止阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

二、DKJ61H、NKJ61H焊接真空截止阀主要性能规范：

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.0	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.0	7.0
NKJ61H-100	15.0	11.0	11.0
DKJ61H-40C	6.0	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
DKJ61H-64C	9.6	7.0	7.0
DKJ61H-100C	15.0	11.0	11.0

三、DKJ61H、NKJ61H真空截止阀主要零件材料 Material for Main Parts：

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Valve Stem	阀瓣 Disc	密封面 Sealing face	阀杆螺母 Yokenut	填料 Packing	紧固件 Fasteher
NKJ61H-C	25或WCB	铬不锈钢 Crstain mless teel	铬不锈钢 Crstain mless steel	H：合金钢 H：alloy steel	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	优质碳钢 High-grade carbon steel
NKJ61Y-l	铬钼钢 Cr.Mo steel	20CrlM01vA 38CrMoAlA	12CrlMo 1VA	Y：硬质合金 Y:oarbide alloy	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	铬钼钢 Cr.Mo steel

四、DKJ61H、NKJ61H主要尺寸及重量Maindimensions ａnd weight：

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal ａnd connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
10	4.0	130	245	36	11	18.4	10	-	120
15		130	245	36	16	22.5	10	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30＇	200
40		200	320	55	40	-	-	37o30＇	240
50		230	365	64	48	-	-	37o30＇	320
65		290	41O	82	66	-	-	37o30＇	300
80		310	430	95	78	-	-	37o30＇	300
100		350	470	117	100	-	-	37o30＇	350
125		400	500	143	126	-	-	37o30＇	350
150		480	533	167	150	-	-	37o30＇	400
10	6.4	130	245	36	10	18.4	10	-	120
15		130	245	36	15	22.5	10	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30＇	200
40		200	320	55	39	-	-	37o30＇	240
50		230	365	64	48	-	-	37o30＇	320
65		290	410	82	65	-	-	37o30＇	320
80		310	430	95	76	-	-	37o30＇	360
100		350	470	117	98	-	-	37o30＇	400
125		480	500	143	123	-	-	37o30＇	400
150		480	533	167	148	-	-	37o30＇	500
10	10.0	130	245	36	10	18.4	10	-	120
15		130	245	36	14	22.5	10	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30＇	200
40		200	320	55	38	-	-	37o30＇	240
50		230	355	64	48	-	-	37o30＇	320
65		290	410	82	63	-	-	37o30＇	320
80		310	430	95	74	-	-	37o30＇	360
100		350	470	117	97	-	-	37o30＇	400
125		400	500	143	123	-	-	37o30＇	400
150		480	533	167	148	-	-	37o30＇	500

注：PN4.0（40）阀门允许作为PN1.0（10）、PN1.6（16）、PN2.5（25）压力选用DKJ61H真空截止阀
