详细资料

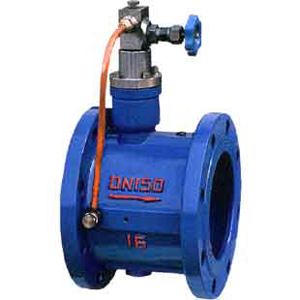

一、供应HH46X HH48X HH49X微阻缓闭蝶式止回阀
|
|
上海工凯阀门 |
材质 |
铸铁 铸钢 |
|
连接形式 |
法兰 |
结构形式 |
蝶式 |
|
型号 |
HH46X/HH48X/HH49X |
公称通径 |
50-1400（mm） |
|
适用介质 |
水 |
压力环境 |
常压 |
|
标准 |
国标 |
流动方向 |
单向 |
|
工作温度 |
高温 |
|
|
上海工凯阀门专业生产的HH46X HH48X HH49X微阻缓闭蝶式止回阀、微阻缓闭蝶型消声止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城巿排污的最佳产品。
二、微阻缓闭蝶型消声止回阀主要零部件材料
|
|
阀体 |
蝶板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁、碳钢 |
灰铸铁、碳钢、球墨铸铁 |
氯丁橡胶、丁腈耐油橡胶 |
不锈钢 |
聚四氯乙烯 |
三、微阻缓闭蝶型消声止回阀主要外形尺寸
|
|
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
|
B2 |
600 |
700 |
740 |
800 |
870 |
920 |
1000 |
1250 |
1360 |
1480 |
1580 |
1700 |
1950 |
2175 |
