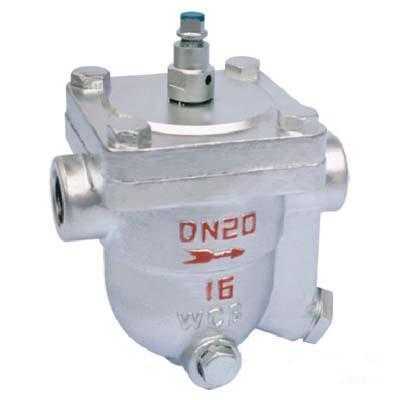

- 产品名称:CS41H自动自由浮球式蒸汽疏水阀
- 简要描述:
CS41H自动自由浮球式蒸汽疏水阀疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用...
疏水阀概述：CS41H自动自由浮球式蒸汽疏水阀疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
工作原理：
本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
结构特点：
能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
主要外形及连接尺寸
Main External And Connecting Dinension：
|
尺寸 |
型号Type |
CS11H-16C | |||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 | |
|
L |
150 |
150 |
150 |
270 |
280 |
290 | |
|
H |
195 |
195 |
195 |
250 |
290 |
300 | |
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 | |
主要零件材料
Materal For Main Parts：
|
主要零件Main Part |
材料Material |
|
阀体Body |
碳钢Carbon Steel |
|
阀盖Donnet |
碳钢Carbon Steel |
|
阀座Seat |
不锈钢Atainless Steel |
|
过滤器Percolator |
不锈钢Atainless Steel |
|

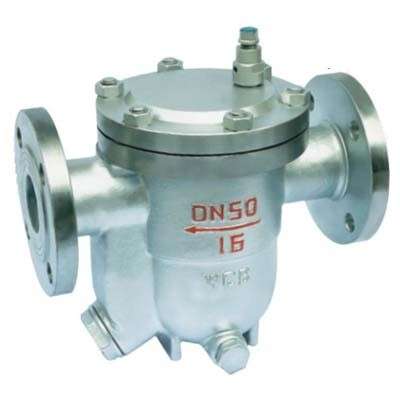

产品型号 |
口径 |
尺寸Dimensions | |||||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd | |||
|
CS41H- |
16 |
C-B |
15 |
195 |
165 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
25 |
20 |
195 |
170 |
105 |
75 |
55 |
14 |
2 |
4-φ14 | ||
|
40 |
25 |
215 |
195 |
115 |
85 |
65 |
14 |
2 |
4-φ14 | ||
|
CS41H- |
16 |
C-D |
25 |
270 |
215 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
25 |
32 |
270 |
220 |
135 |
100 |
78 |
16 |
2 |
4-φ18 | ||
|
40 |
280 |
260 |
145 |
110 |
85 |
16 |
3 |
4-φ18 | |||
|
40 |
50 |
290 |
270 |
160 |
125 |
100 |
16 |
3 |
4-φ18 | ||
|
CS41H- |
16 |
C-F |
50 |
410 |
350 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
410 |
350 |
180 |
145 |
120 |
18 |
3 |
4-φ18 | |||
|
80 |
430 |
390 |
195 |
160 |
135 |
20 |
3 |
8-φ18 | |||
|
25 |
100 |
430 |
410 |
215 |
180 |
155 |
20 |
3 |
8-φ18 | ||
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 | |||
|
CS41H- |
16 |
C-G |
80 |
550 |
390 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
25 |
100 |
550 |
410 |
215 |
180 |
155 |
20 |
3 |
8-φ18 | ||
